Bản vẽ móng trụ đèn chiếu sáng tiêu chuẩn và hướng dẫn chi tiết

Trong các công trình chiếu sáng công cộng như đường phố, công viên, khu công nghiệp, việc thiết kế và thi công móng trụ đèn chiếu sáng đóng vai trò vô cùng quan trọng để đảm bảo tính an toàn, ổn định và tuổi thọ của hệ thống. Bản vẽ móng trụ đèn chiếu sáng chính là tài liệu kỹ thuật thiết yếu giúp kỹ sư, nhà thầu và đội thi công nắm rõ kích thước, vật liệu, vị trí và quy trình thi công móng trụ đúng tiêu chuẩn.

Bài viết này sẽ cung cấp cho bạn cái nhìn toàn diện về bản vẽ móng trụ đèn chiếu sáng, từ tiêu chuẩn kỹ thuật, cách đọc bản vẽ CAD, quy trình thi công đến những sai lầm phổ biến cần tránh trong thi công móng trụ đèn.

1. Tiêu Chuẩn Kỹ Thuật Móng Trụ Đèn Chiếu Sáng

1.1 Vai trò của móng trụ đèn chiếu sáng

Móng trụ đèn chiếu sáng là phần nền móng nằm dưới mặt đất, chịu lực toàn bộ trọng lượng của trụ đèn và các tác động từ môi trường như gió, động đất, rung chấn. Một móng trụ được thiết kế tốt sẽ giúp:

• Đảm bảo trụ đèn đứng vững, không bị nghiêng đổ.
• Giảm thiểu rung lắc do gió hoặc hoạt động vận hành.
• Tăng tuổi thọ cho hệ thống chiếu sáng.
• Tiết kiệm chi phí sửa chữa, bảo trì lâu dài.

1.2 Tiêu chuẩn kỹ thuật cơ bản của móng trụ đèn

Các tiêu chuẩn kỹ thuật thường áp dụng khi thiết kế móng trụ đèn chiếu sáng bao gồm:

• Kích thước móng: chiều sâu, chiều rộng, độ dày bê tông tùy thuộc vào chiều cao trụ, tải trọng trụ đèn và tính chất địa chất nền đất.
• Vật liệu thi công: bê tông mác cao (thường mác 250 – 350), thép cốt chịu lực theo đúng quy định tiêu chuẩn xây dựng.
• Móng dạng bệ bê tông cốt thép: phần đế móng phải đủ lớn để phân tán áp lực xuống nền đất, tránh lún không đều.
• Cốt thép neo (anchor bolts): có độ dài và kích thước chuẩn xác, được đặt đúng vị trí trong móng để liên kết chắc chắn với thân trụ đèn.
• Chống thấm: cần có biện pháp chống thấm, chống ăn mòn để bảo vệ móng và thép neo trong môi trường ẩm ướt.

Ngoài ra, tùy theo địa điểm thi công và loại trụ đèn (trụ tròn, trụ bát giác, trụ composite…), các tiêu chuẩn kỹ thuật có thể được điều chỉnh cho phù hợp.

2. Hướng Dẫn Đọc Bản Vẽ CAD Móng Trụ Đèn Chiếu Sáng

2.1 Khái quát về bản vẽ CAD móng trụ đèn

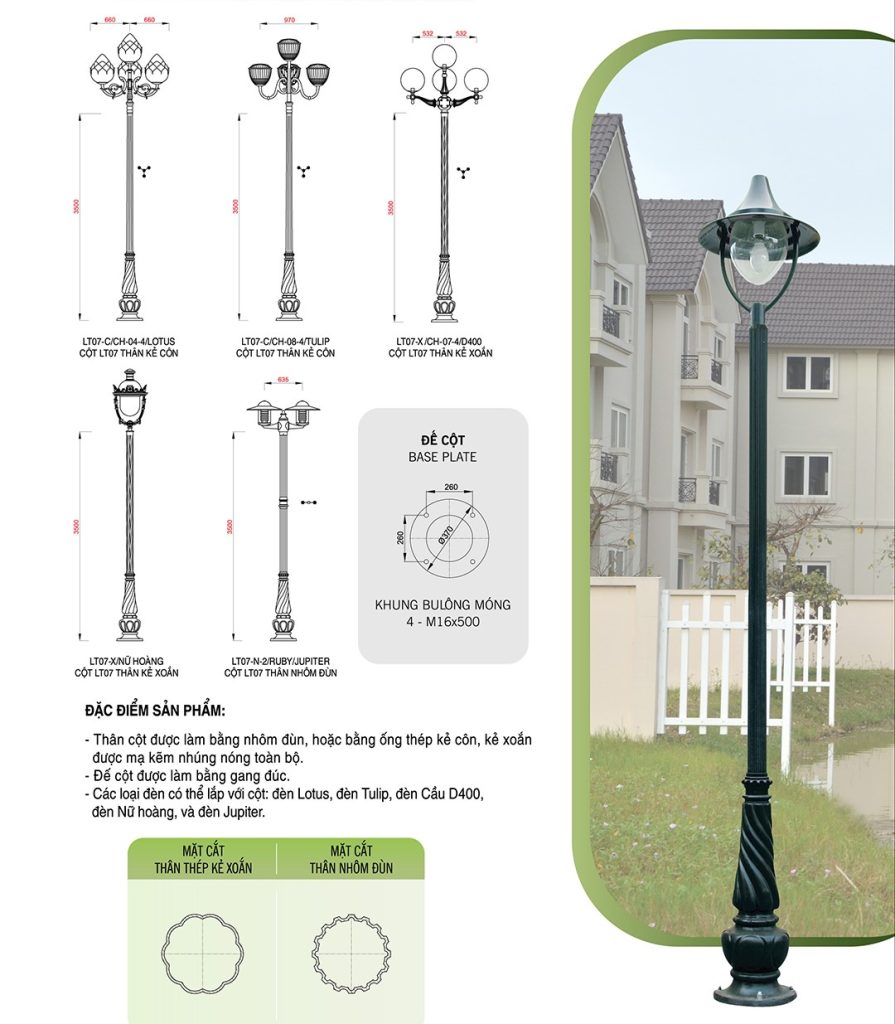

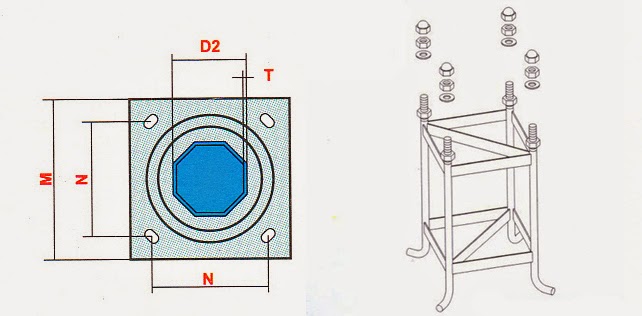

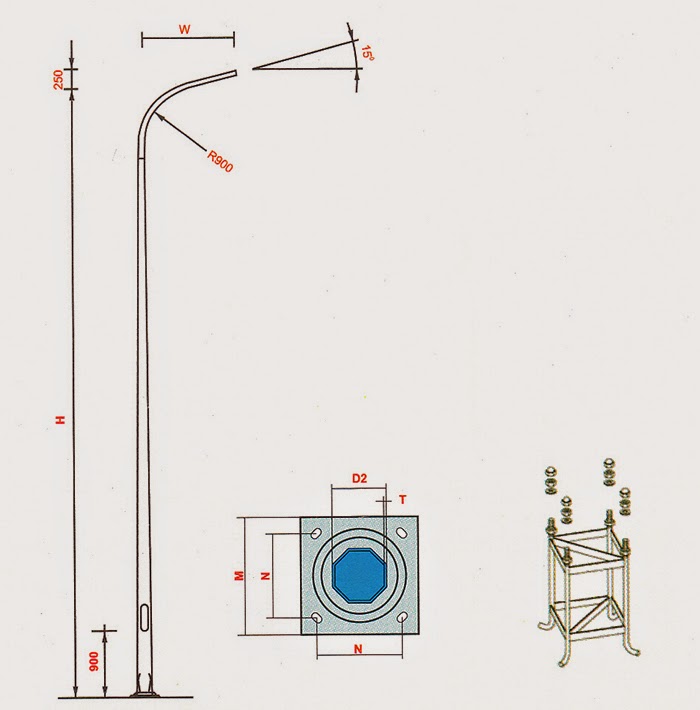

Bản vẽ CAD móng trụ đèn chiếu sáng là tài liệu thiết kế kỹ thuật thể hiện chi tiết các thông số:

• Kích thước móng (dài x rộng x sâu)
• Vị trí và kích thước thép neo
• Số lượng và vị trí cốt thép chịu lực trong móng
• Loại vật liệu sử dụng
• Chi tiết cấu tạo các lớp bê tông, cốt thép, lớp chống thấm
• Ghi chú kỹ thuật, yêu cầu thi công

2.2 Các bước đọc bản vẽ móng trụ đèn

Để đọc hiểu chính xác bản vẽ CAD móng trụ đèn chiếu sáng, bạn cần chú ý:

• Xem tỷ lệ bản vẽ: Thường bản vẽ móng được thể hiện với tỷ lệ 1:20 hoặc 1:50, giúp nắm rõ kích thước thực tế.
• Phân tích mặt bằng móng: Xác định chiều dài, chiều rộng, vị trí cốt thép neo.
• Xem mặt cắt móng: Nhìn vào mặt cắt để hiểu độ sâu móng, độ dày bê tông, bố trí thép cốt.
• Đọc ghi chú và ký hiệu: Các ký hiệu về cốt thép, vật liệu, lớp bê tông… cần được tra cứu kỹ trong phần chú thích.
• Xác định vị trí đặt móng trên mặt bằng tổng thể công trình: Để đảm bảo móng đặt đúng vị trí, tránh ảnh hưởng đến hạ tầng khác.

2.3 Phần mềm hỗ trợ

Hiện nay bản vẽ móng trụ đèn thường được thiết kế bằng phần mềm AutoCAD hoặc các phần mềm BIM chuyên dụng. Người thi công nên có kiến thức cơ bản về đọc bản vẽ CAD để tránh sai sót trong quá trình thi công.

3. Tải Xuống File CAD Móng Trụ Đèn Miễn Phí

Để hỗ trợ việc thi công và thiết kế, nhiều đơn vị cung cấp file CAD móng trụ đèn chiếu sáng miễn phí với các mẫu thiết kế chuẩn theo tiêu chuẩn Việt Nam và quốc tế.

3.1 Các nguồn tải file CAD móng trụ đèn uy tín

• Website của các nhà sản xuất trụ đèn và phụ kiện chiếu sáng.
• Các diễn đàn kỹ thuật xây dựng, điện chiếu sáng.
• Cổng thông tin kỹ thuật của các viện nghiên cứu, trường đại học.
• Các trang chia sẻ file kỹ thuật chuyên ngành như GrabCAD, CADblocks.

3.2 Lưu ý khi tải file CAD móng trụ đèn

• Chọn file phù hợp với loại trụ đèn và công trình bạn thi công.
• Kiểm tra bản quyền và điều kiện sử dụng file.
• Đảm bảo file có đầy đủ ghi chú kỹ thuật và có thể mở bằng phần mềm CAD phổ biến.
• Có thể cần chỉnh sửa file theo đặc điểm địa hình và yêu cầu thực tế thi công.

Danh sách bản CAD >> nc lighting bản vẽ móng trụ đèn chiếu sáng

Bạn có thể liên hệ với các nhà cung cấp dịch vụ để nhận file CAD móng trụ đèn chiếu sáng miễn phí hoặc tùy chỉnh phù hợp với dự án.

4. Quy Trình Thi Công Móng Trụ Đèn Đúng Kỹ Thuật

Thi công móng trụ đèn chiếu sáng đúng quy trình kỹ thuật là yếu tố then chốt giúp công trình đạt chất lượng và an toàn.

4.1 Chuẩn bị mặt bằng

• Dọn sạch khu vực thi công, kiểm tra địa chất nền móng.
• Đánh dấu chính xác vị trí móng theo bản vẽ.
• Chuẩn bị vật liệu như cốt thép, bê tông, neo cột.

4.2 Thi công móng

• Đào hố móng theo kích thước thiết kế, đảm bảo độ sâu và bề rộng phù hợp.
• Lắp đặt hệ thống cốt thép theo bản vẽ kỹ thuật, đặc biệt là thép neo và thép chịu lực.
• Kiểm tra vị trí, độ cố định của cốt thép, đảm bảo không bị lệch.
• Đổ bê tông mác cao, đầm kỹ để tránh rỗ khí và đạt độ đặc chắc.
• Thực hiện các biện pháp chống thấm nếu cần.

4.3 Hoàn thiện và nghiệm thu

• Bảo dưỡng bê tông đúng quy trình, tránh nứt móng.
• Kiểm tra kích thước, vị trí móng theo bản vẽ.
• Lắp đặt thân trụ đèn vào móng theo kỹ thuật neo bulong.
• Nghiệm thu kỹ thuật móng trước khi bàn giao.

5. 3 Sai Lầm Thường Gặp Khi Làm Móng Trụ Đèn

Trong quá trình thi công móng trụ đèn, có một số sai lầm phổ biến mà nhiều đơn vị dễ mắc phải:

5.1 Thi công không đúng kích thước bản vẽ móng trụ đèn

Việc đào hố móng quá nhỏ hoặc lớn hơn thiết kế gây ảnh hưởng trực tiếp đến khả năng chịu lực của móng. Kích thước không chính xác có thể làm móng yếu, trụ đèn dễ bị nghiêng đổ hoặc lún không đều.

5.2 Lắp đặt thép neo sai vị trí, không đúng tiêu chuẩn

Thép neo là phần kết nối móng với trụ đèn, nếu bố trí không chính xác hoặc dùng thép không đạt chuẩn sẽ làm mất sự cố định, gây nguy hiểm khi có gió lớn hoặc va đập.

5.3 Thi công bê tông kém chất lượng, không bảo dưỡng đúng cách

Sử dụng bê tông mác thấp, pha trộn không đúng tỷ lệ hoặc không đầm kỹ gây rỗ khí, giảm độ bền móng. Bê tông không được bảo dưỡng đúng cách dễ bị nứt, mất kết cấu chịu lực.

Kết Luận

Việc thiết kế, đọc hiểu bản vẽ và thi công móng trụ đèn chiếu sáng đúng kỹ thuật đóng vai trò quyết định đến sự an toàn và hiệu quả hoạt động của hệ thống chiếu sáng. Nắm vững tiêu chuẩn kỹ thuật, biết cách đọc bản vẽ CAD, tải xuống file thiết kế chuẩn và tuân thủ quy trình thi công chuẩn là những yếu tố không thể thiếu để đảm bảo công trình chất lượng, bền bỉ theo thời gian.

Nếu bạn đang cần file CAD móng trụ đèn chiếu sáng chuẩn hoặc muốn tư vấn chi tiết về thiết kế và thi công, đừng ngần ngại liên hệ với các nhà cung cấp và chuyên gia kỹ thuật để được hỗ trợ tốt nhất.
