Bản vẽ móng trụ đèn chiếu sáng tiêu chuẩn và lợi ích

Trong quá trình thiết kế và thi công hệ thống chiếu sáng, bản vẽ móng trụ đèn chiếu sáng đóng vai trò vô cùng quan trọng. Không chỉ giúp xác định các thông số kỹ thuật, mà bản vẽ còn đảm bảo sự ổn định và độ bền cho hệ thống chiếu sáng suốt quá trình sử dụng. Được thiết kế một cách chi tiết và chính xác, bản vẽ móng trụ đèn sẽ giúp các kỹ sư và nhà thầu thực hiện công việc dễ dàng, giảm thiểu rủi ro và tăng hiệu quả công trình. Bài viết này sẽ giới thiệu các loại bản vẽ móng trụ đèn chiếu sáng phổ biến, tiêu chuẩn thiết kế, các bản vẽ CAD cột đèn chiếu sáng và cách sử dụng bản vẽ chi tiết cột đèn trong thi công.

1. Giới Thiệu về Bản Vẽ Móng Trụ Đèn Chiếu Sáng

Xem thêm bài viết

>> hình ảnh cột đèn chiếu sáng

>> các loại đèn led chiếu sáng ngoài trời

1.1 Khái Niệm và Vai Trò Của Bản Vẽ Móng Trụ Đèn Chiếu Sáng

Bản vẽ móng trụ đèn chiếu sáng là tài liệu thiết kế kỹ thuật xác định cấu trúc và vị trí của móng trụ đèn trong hệ thống chiếu sáng. Móng trụ đóng vai trò là nền tảng vững chắc giúp trụ đèn không bị lật đổ do tác động của các yếu tố như gió lớn hay tải trọng. Đặc biệt, trong các công trình chiếu sáng ngoài trời như đường phố, công viên hay sân thể thao, độ vững chắc của móng trụ càng trở nên quan trọng. Bản vẽ móng trụ đèn chiếu sáng sẽ chỉ ra các thông số kỹ thuật như độ sâu móng, kích thước móng, loại vật liệu sử dụng và các yếu tố chịu lực cần thiết.

1.2 Tầm Quan Trọng Trong Thiết Kế và Thi Công Hệ Thống Chiếu Sáng

Bản vẽ móng trụ đèn chiếu sáng đóng vai trò không thể thiếu trong quá trình thiết kế và thi công hệ thống chiếu sáng. Nó không chỉ là tài liệu kỹ thuật mà còn giúp các nhà thầu thực hiện công việc thi công chính xác, đảm bảo trụ đèn được lắp đặt đúng vị trí và có khả năng chịu được các tác động từ ngoại cảnh. Nếu không có bản vẽ chính xác, các trụ đèn có thể gặp phải vấn đề về độ ổn định, gây nguy hiểm cho người và phương tiện tham gia giao thông.

2. Các Loại Bản Vẽ Móng Trụ Đèn Chiếu Sáng Phổ Biến

2.1 Móng Trụ Đèn Cao Áp

Móng trụ đèn cao áp là loại móng được sử dụng trong các công trình chiếu sáng công cộng như đường phố, cầu cống và các khu vực yêu cầu đèn chiếu sáng ở độ cao lớn. Với khả năng chịu lực mạnh mẽ, móng trụ đèn cao áp được thiết kế để đảm bảo sự ổn định của trụ đèn trong suốt thời gian sử dụng, đồng thời giúp đèn chiếu sáng phát huy tối đa hiệu quả.

2.2 Móng Trụ Đèn Sân Vườn

Móng trụ đèn sân vườn thường được sử dụng trong các khu vực như công viên, sân vườn, khu nghỉ dưỡng hoặc các khu vực giải trí ngoài trời. Loại móng này có thiết kế đơn giản hơn so với móng trụ đèn cao áp, nhưng vẫn đảm bảo khả năng chịu lực tốt, phù hợp với các trụ đèn có chiều cao thấp hơn và ít chịu tác động từ gió mạnh.

2.3 Kích Thước và Vật Liệu Khung Móng (M16, M20, M24)

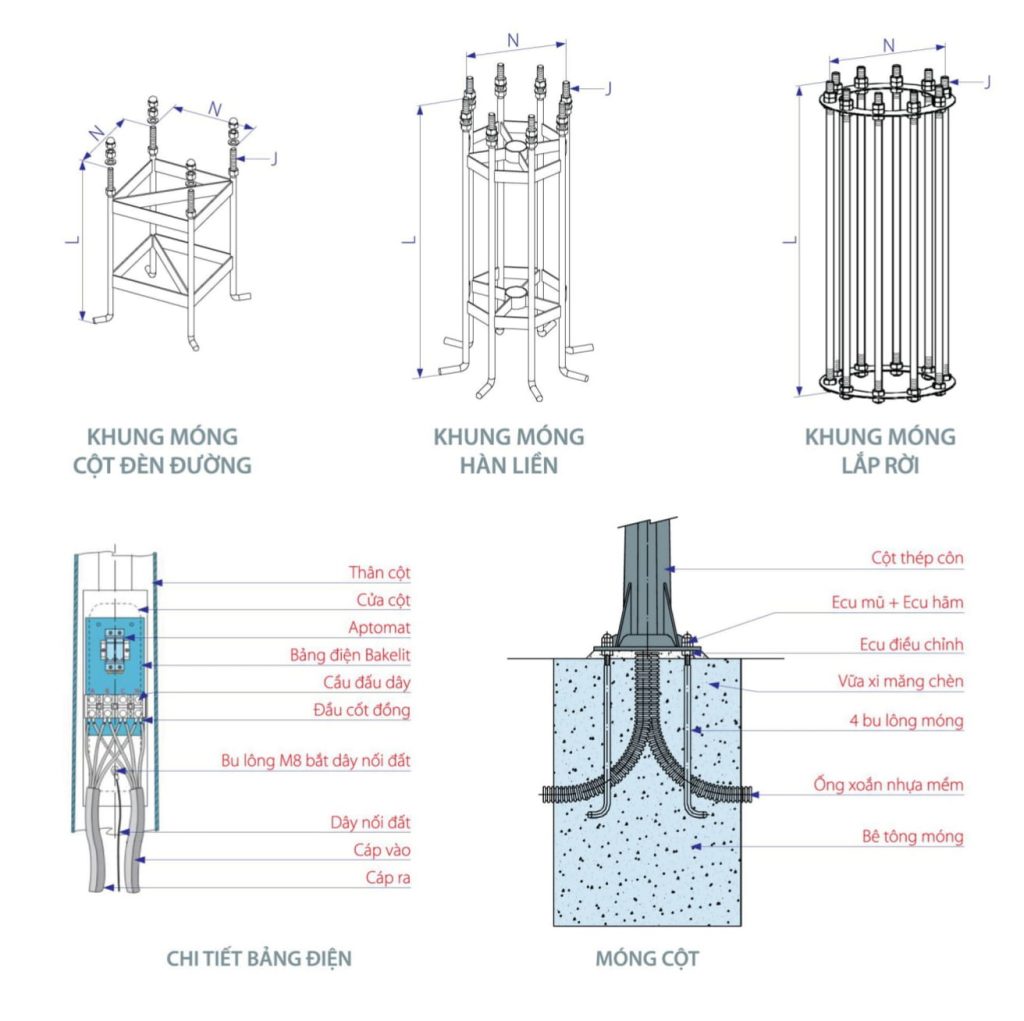

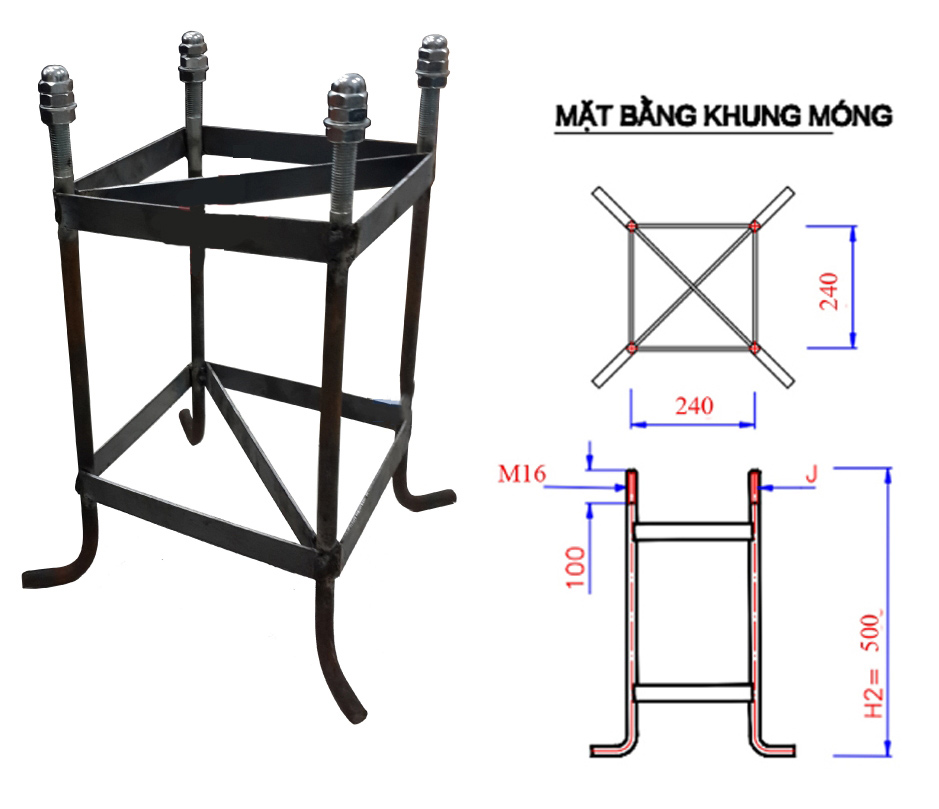

Các loại khung móng trụ đèn chiếu sáng như M16, M20, M24 có khả năng chịu lực khác nhau và được lựa chọn tùy theo loại trụ đèn và yêu cầu của công trình. Mỗi loại khung móng có độ bền và khả năng chống chịu các yếu tố ngoại cảnh khác nhau. Việc lựa chọn đúng kích thước và vật liệu cho khung móng sẽ giúp tăng độ bền cho trụ đèn, đồng thời giảm thiểu chi phí bảo trì trong tương lai.

3. Tiêu Chuẩn Thiết Kế Móng Trụ Đèn Chiếu Sáng

3.1 Chất Liệu và Cấu Tạo Khung Móng

Khung móng trụ đèn chiếu sáng cần được làm từ vật liệu chắc chắn như bê tông cốt thép hoặc thép chống gỉ để chịu được các tác động của thời tiết khắc nghiệt, đặc biệt là trong các khu vực ven biển hay có độ ẩm cao. Chất liệu này giúp móng trụ đèn có tuổi thọ lâu dài, không bị ăn mòn hay hư hỏng trong quá trình sử dụng.

3.2 Tiêu Chuẩn Chịu Lực và Chống Ăn Mòn

Móng trụ đèn chiếu sáng phải đáp ứng các tiêu chuẩn về khả năng chịu lực và chống ăn mòn, đặc biệt khi đặt trong các khu vực có môi trường khắc nghiệt. Tiêu chuẩn này đảm bảo rằng móng sẽ không bị hư hỏng dưới tác động của gió, tải trọng hay các yếu tố tự nhiên như mưa, nắng, gây ảnh hưởng đến sự ổn định của trụ đèn.

3.3 Yêu Cầu Kỹ Thuật Thi Công Móng Trụ

Quy trình thi công móng trụ đèn chiếu sáng cần tuân thủ các yêu cầu kỹ thuật nghiêm ngặt. Các bước như đào móng, gia công thép, đổ bê tông phải được thực hiện cẩn thận để đảm bảo rằng móng trụ đèn vững chắc và bền lâu. Đặc biệt, cần chú ý đến việc bảo trì móng trong suốt quá trình sử dụng để tránh xảy ra sự cố ngoài ý muốn.

4. Bản Vẽ CAD Cột Đèn Chiếu Sáng

4.1 Giới Thiệu Về Bản Vẽ CAD Cột Đèn

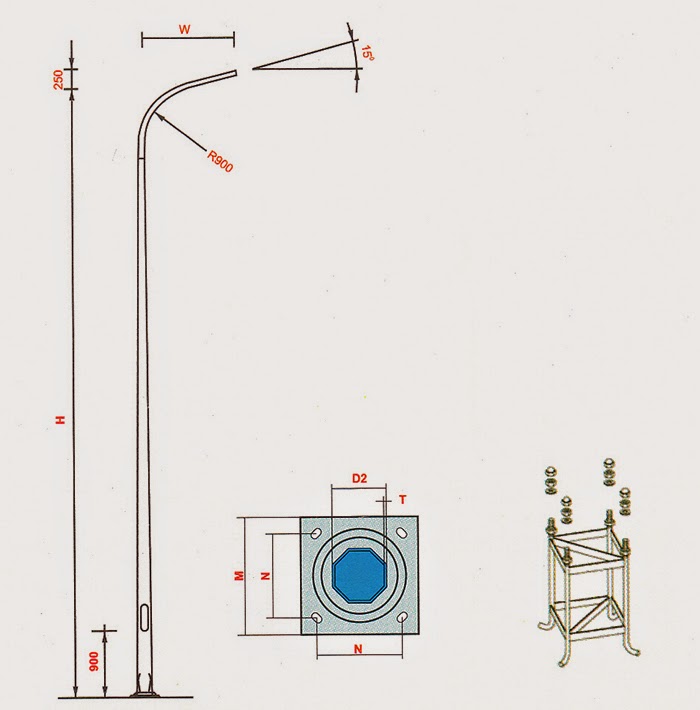

Bản vẽ CAD cột đèn chiếu sáng là công cụ quan trọng giúp các kỹ sư thiết kế mô phỏng chi tiết hình dáng và cấu trúc của cột đèn. Việc sử dụng phần mềm CAD giúp dễ dàng chỉnh sửa và tối ưu hóa thiết kế, đồng thời tạo ra các mô phỏng chính xác để đảm bảo rằng cột đèn sẽ có khả năng chịu lực tốt và hiệu quả chiếu sáng tối ưu.

4.2 Các Loại Cột Đèn Phổ Biến

Cột đèn chiếu sáng có nhiều loại khác nhau như cột tròn côn, cột bát giác, cột liền cần đơn hoặc đôi, cột đa giác, và cột nâng hạ giàn. Mỗi loại có các ứng dụng riêng và phù hợp với từng loại công trình chiếu sáng. Việc lựa chọn đúng loại cột đèn sẽ giúp nâng cao hiệu quả chiếu sáng và tính thẩm mỹ của công trình.

4.3 Ứng Dụng và Lợi Ích Của Bản Vẽ CAD Trong Thi Công

Bản vẽ CAD giúp các kỹ sư thiết kế mô phỏng các chi tiết của cột đèn một cách chính xác, tiết kiệm thời gian và giảm thiểu sai sót trong quá trình thi công. Bản vẽ CAD cũng giúp các nhà thầu dự toán chính xác chi phí và thời gian thi công, từ đó nâng cao hiệu quả công trình.

5. Bản Vẽ Chi Tiết Cột Đèn Chiếu Sáng

5.1 Cấu Tạo Chi Tiết Cột Đèn

Bản vẽ chi tiết cột đèn bao gồm các bộ phận như thân cột, đế cột, khung móng và cần đèn. Mỗi bộ phận đều có vai trò quan trọng trong việc đảm bảo tính ổn định và hiệu quả chiếu sáng của hệ thống.

5.2 Hướng Dẫn Đọc và Sử Dụng Bản Vẽ Chi Tiết

Để đọc và sử dụng bản vẽ chi tiết, các kỹ sư cần hiểu rõ các ký hiệu và kích thước trong bản vẽ. Việc áp dụng đúng các hướng dẫn trong bản vẽ sẽ giúp quá trình lắp đặt diễn ra suôn sẻ và chính xác.

5.3 Quy Trình Lắp Đặt Dựa Trên Bản Vẽ Chi Tiết

Bản vẽ chi tiết là công cụ hỗ trợ đắc lực giúp các nhà thầu thực hiện lắp đặt chính xác. Quy trình lắp đặt cần tuân thủ các bước cụ thể như đào móng, gia công cột đèn và kết nối hệ thống điện.

Kết Luận

Bản vẽ móng trụ đèn chiếu sáng là yếu tố then chốt trong quá trình thiết kế và thi công hệ thống chiếu sáng. Việc sử dụng các bản vẽ chính xác sẽ giúp tối ưu hóa công trình, giảm thiểu sai sót và tăng hiệu quả chiếu sáng. Các bản vẽ CAD và chi tiết cột đèn không chỉ giúp các kỹ sư dễ dàng thực hiện công việc, mà còn giúp đảm bảo chất lượng và an toàn cho hệ thống chiếu sáng trong suốt thời gian sử dụng.
