IK là gì? Cách đọc chỉ số và chọn cấp chống va đập cho đèn

Hai bộ đèn cùng công suất và cùng ghi IP65 hoặc IP66 vẫn có thể khác nhau rõ rệt về khả năng chịu va đập. Khi chỉ nhìn công suất, cấp chống bụi nước và giá bán, người mua rất dễ bỏ qua mã IK trên catalogue.

Va quệt có thể làm nứt kính, móp vỏ, xô lệch tay gá hoặc làm hở gioăng. Hiểu đúng IK giúp sàng lọc sản phẩm theo vị trí lắp và rủi ro thực tế, thay vì chạy theo con số cao nhất.

1. Chỉ số IK là gì?

IEC 62262 phân loại mức bảo vệ do vỏ thiết bị điện cung cấp trước tác động cơ học từ bên ngoài. Mã gồm IK và hai chữ số, chẳng hạn IK08 hoặc IK10. [1]

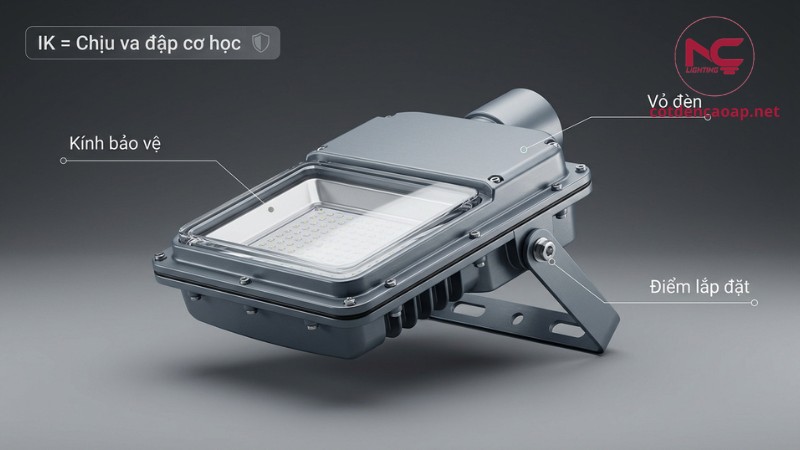

Với bộ đèn, phần được đánh giá có thể gồm thân vỏ, mặt kính và nắp che. IEC TR 62696 hướng dẫn việc thử, phân loại bộ đèn theo IEC 62262 và xem IK là một chỉ tiêu hiệu năng. [4]

IK không cho biết công suất, quang thông, tuổi thọ chip, chất lượng driver hoặc khả năng chống bụi nước. Đây chỉ là một phần trong bộ tiêu chí chọn đèn.

IK giúp người mua:

• So sánh mức bảo vệ cơ học giữa các model tương đương.
• Nhận diện vị trí dễ bị người, phương tiện hoặc vật thể tác động.
• Đối chiếu sản phẩm với yêu cầu kỹ thuật của dự án.

Lưu ý kỹ thuật

IEC 62262 quy định mã IK và các mức năng lượng. Tiêu chuẩn được áp dụng khi tiêu chuẩn riêng của thiết bị có quy định về bảo vệ cơ học.

Vị trí thử, cách đánh giá hư hỏng và yêu cầu sau thử có thể cần đối chiếu thêm tiêu chuẩn sản phẩm hoặc hồ sơ dự án. [1]

2. Cách đọc ký hiệu IK trên đèn

Ký hiệu gồm mã IK và hai chữ số cấp độ. Nên hiểu IK là tên hệ thống mã của IEC, không cần tự diễn giải thành một cụm tiếng Anh khác.

Ví dụ dễ đọc

IK08 tương ứng 5 J, IK10 tương ứng 20 J và IK11 tương ứng 50 J theo IEC 62262:2002+A1:2021. [1]

Năng lượng cao hơn cho thấy mức thử khắt khe hơn, nhưng kết quả chỉ có ý nghĩa với đúng model, cấu hình và điều kiện thử.

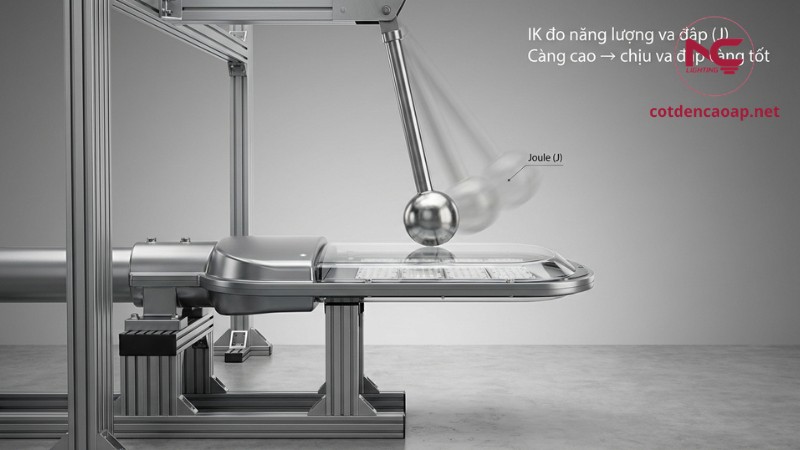

IEC 60068-2-75 quy định ba phương pháp thử búa chuẩn hóa, với số lần, năng lượng và hướng tác động xác định. Dải năng lượng hiện hành từ 0,14 J đến 50 J. [2]

Khi đọc IK, hãy kiểm tra:

• Cấp IK được công bố.
• Cấp đó áp dụng cho toàn bộ đèn hay một bộ phận.
• Tài liệu thử có đúng model, kính và cấu hình báo giá.

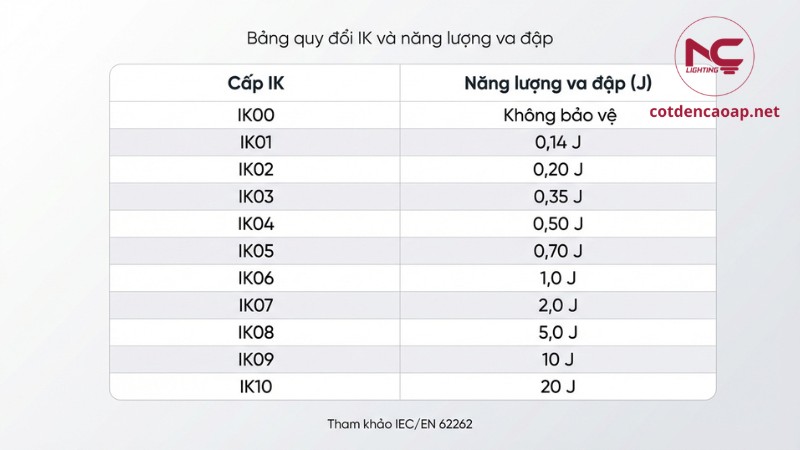

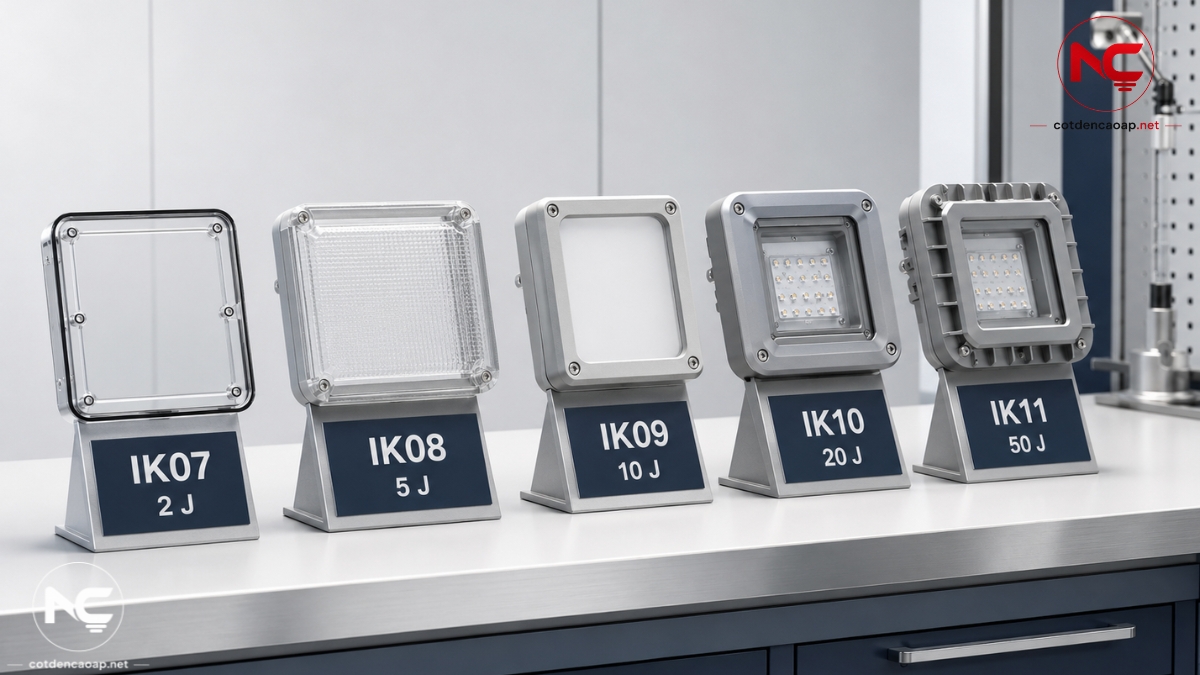

3. Bảng cấp độ IK từ IK00 đến IK11

Bảng dùng để tra năng lượng của từng cấp. Cột cuối chỉ diễn giải quan hệ giữa các mốc, không phải quy định ứng dụng bắt buộc. [1]

Cấp IK	Năng lượng va đập	Cách hiểu tương đối
IK00	Không quy định	Không công bố cấp bảo vệ theo mã IK
IK01	0,14 J	Mức năng lượng thấp nhất trong bảng
IK02	0,20 J	Cao hơn IK01
IK03	0,35 J	Nhóm năng lượng dưới 0,5 J
IK04	0,50 J	Mốc 0,5 J
IK05	0,70 J	Nhóm năng lượng dưới 1 J
IK06	1 J	Mốc 1 J
IK07	2 J	Gấp đôi IK06 về năng lượng thử
IK08	5 J	Cao hơn IK07 thêm 3 J
IK09	10 J	Gấp đôi IK08 về năng lượng thử
IK10	20 J	Gấp đôi IK09 về năng lượng thử
IK11	50 J	Mốc bổ sung trong Amendment 1:2021

Năng lượng thử không mô tả chính xác một cú va chạm thực tế. Vật thể, điểm tác động, hướng lực, số lần va đập và cách lắp đều ảnh hưởng đến hậu quả.

IK11 là cấp 50 J được bổ sung năm 2021. Hãy kiểm tra tài liệu của đúng model, không suy rộng kết quả sang mọi phiên bản trong cùng dòng sản phẩm. [1]

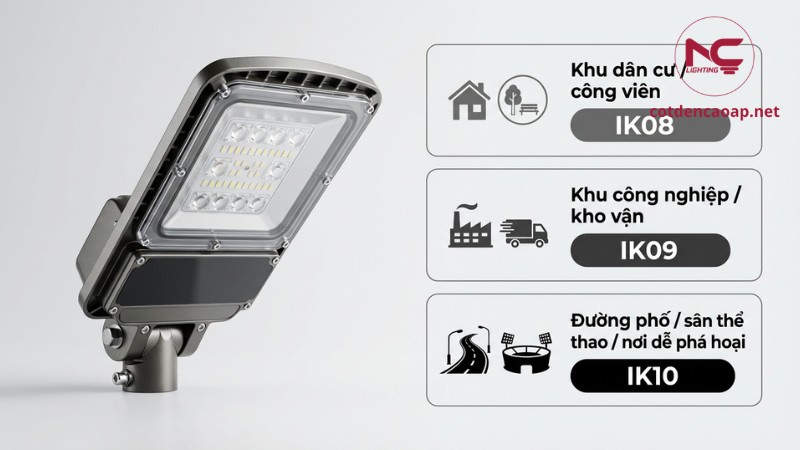

4. IK08, IK09, IK10 và IK11 khác nhau thế nào?

Bốn cấp khác nhau trước hết ở năng lượng thử. Hãy dùng con số này để sàng lọc, sau đó đối chiếu rủi ro, kết cấu lắp và hồ sơ công trình.

IK08 tương ứng 5 J

IK08 là mốc 5 J. Có thể cân nhắc khi bộ đèn có nguy cơ va quệt không quá cao, nhưng không mặc định phù hợp cho mọi vị trí ngoài trời.

IK09 tương ứng 10 J

IK09 tương ứng 10 J, gấp đôi IK08. Có thể dùng để sàng lọc vị trí có mức tiếp xúc cơ học cao hơn, nhưng vẫn phải kiểm tra tay gá và liên kết.

IK10 tương ứng 20 J

IK10 tương ứng 20 J, gấp đôi IK09. Có thể xem xét ở nơi có rủi ro cơ học đáng kể, nhưng không đồng nghĩa chống phá hoại tuyệt đối.

IK11 tương ứng 50 J

IK11 tương ứng 50 J, cao hơn IK10 2,5 lần. Chỉ nên yêu cầu khi đánh giá rủi ro, tiêu chuẩn sản phẩm hoặc hồ sơ dự án thực sự cần.

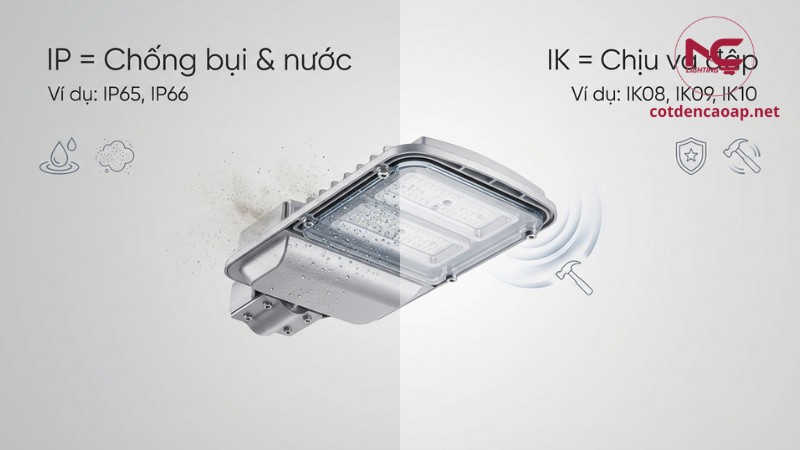

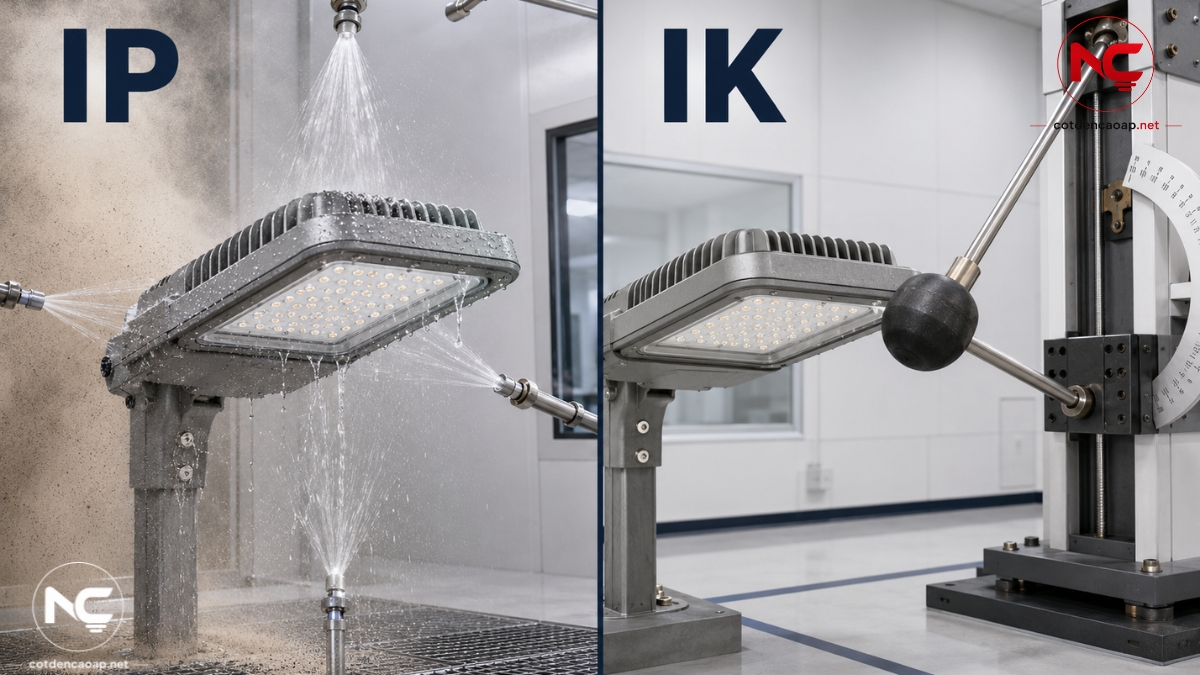

5. Phân biệt IK và IP

IK và IP đánh giá hai nhóm rủi ro khác nhau. Bạn có thể đọc thêm bài tiêu chuẩn IP là gì để hiểu cách hai chữ số của mã IP thể hiện mức bảo vệ trước vật rắn, bụi và nước.

Tiêu chí	IK	IP
Nội dung đánh giá	Tác động cơ học từ bên ngoài	Sự xâm nhập của vật rắn và nước
Cách ghi	IK08, IK09, IK10	IP54, IP65, IP66
Tiêu chuẩn chính	IEC 62262	IEC 60529
Có thay thế nhau không?	Không	Không
Ví dụ rủi ro	Đá, dụng cụ, vật rơi, va quệt	Bụi, mưa, tia nước, ngâm tùy cấp

Đèn IP66 có thể chống bụi và tia nước mạnh nhưng chưa chắc chịu va đập tốt. Ngược lại, đèn IK10 vẫn có thể không phù hợp ngoài trời nếu gioăng, IP hoặc chống ăn mòn không đáp ứng.

IEC 60529 phân loại mức bảo vệ của vỏ trước sự xâm nhập. Vì vậy, hồ sơ nên thể hiện IK và IP thành hai thông số riêng. [3]

6. Vì sao đèn ngoài trời cần quan tâm đến IK?

Đèn ngoài trời có thể bị tác động khi vận chuyển, thi công và vận hành. Rủi ro tăng khi đèn lắp thấp, gần đường đi, máy móc hoặc khu vực công cộng.

Nên xem kỹ IK khi:

• Đèn gắn thấp tại lối đi, bãi xe, tầng hầm hoặc cảnh quan.
• Đèn gần xe nâng, hàng hóa, máy móc hoặc tuyến phương tiện.
• Đèn tại sân thể thao hoặc nơi có bóng và vật thể bay.
• Đèn ở khu vực công cộng có nguy cơ va chạm hoặc phá hoại.
• Mặt kính hoặc nắp che nằm trực tiếp trong hướng tác động.
• Hồ sơ dự án quy định cấp IK cụ thể.

Va đập không chỉ gây nứt kính. Nó còn có thể làm hở gioăng, xô lệch tay gá, truyền lực tới linh kiện bên trong và tăng chi phí bảo trì.

Với khu vực chiếu rộng, các mẫu đèn pha LED cho sân bãi cần được kiểm tra đồng thời mặt kính, khung viền và tay gá. Chỉ nhìn một biểu tượng IK trên ảnh quảng cáo là chưa đủ.

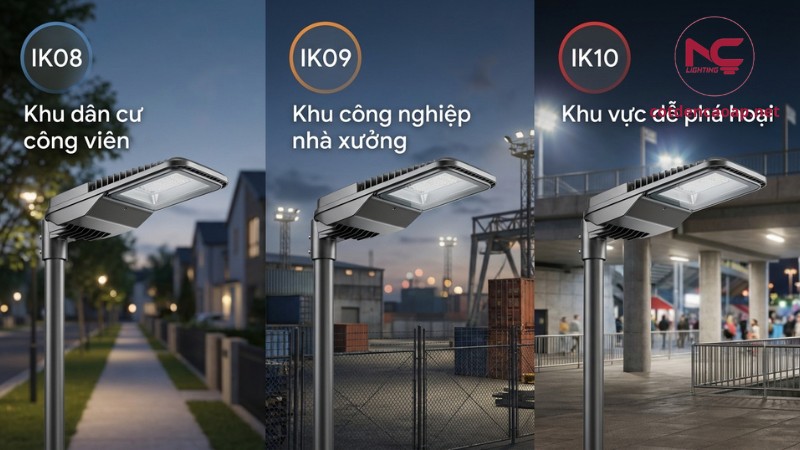

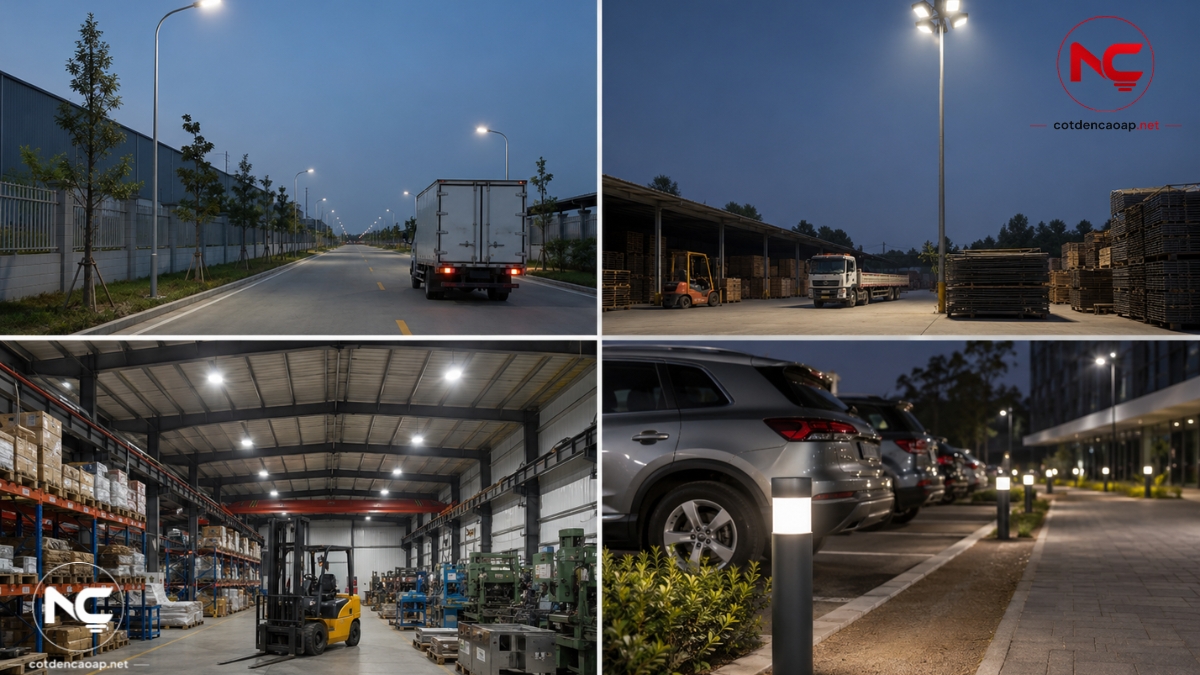

7. Cách chọn IK theo khu vực lắp đặt

Không có một cấp IK chung cho mọi đèn ngoài trời. Hãy xác định vị trí lắp, mức tiếp cận, nguồn va chạm và hậu quả khi đèn hỏng.

Chọn IK nhanh bằng 3 câu hỏi

• Đèn được lắp cao hay nằm trong tầm người, phương tiện và thiết bị tiếp cận?
• Khu vực có xe nâng, bóng, dụng cụ, vật thể bay hoặc nguy cơ phá hoại không?
• Nếu đèn hỏng, hậu quả chỉ là thay thiết bị hay còn ảnh hưởng đến an toàn và vận hành?

Có thể xử lý theo ba mức:

• Rủi ro thấp: không cần chạy theo IK cao nhất.
• Rủi ro trung bình: ưu tiên công bố IK rõ và gá lắp chắc.
• Rủi ro cao: đối chiếu báo cáo thử và giải pháp bảo vệ.

Bảng là hướng sàng lọc tham khảo, không phải quy định bắt buộc của IEC.

Khu vực	Rủi ro chính	Hướng sàng lọc IK	Lưu ý
Sân vườn, lối đi	Va quệt, dụng cụ	Cân nhắc IK08 nếu đèn lắp thấp và dễ tiếp cận	Tránh vị trí dễ bị đạp trúng
Đường phố, nội bộ	Cành cây, đá, bảo trì	Theo hồ sơ; nếu chưa có, đánh giá chiều cao và vùng tiếp cận	Kiểm tra gá và rung
Nhà xưởng, kho	Xe nâng, hàng hóa	Vị trí gần hoạt động cơ học cần cấp cao hơn nơi được che chắn	Có thể cần lưới bảo vệ
Bãi xe, tầng hầm	Phương tiện, va chạm thấp	Cân nhắc IK09 hoặc IK10 khi đèn lộ và dễ tác động	Bảo vệ tốt liên kết
Sân thể thao	Bóng, vật thể bay	Đánh giá IK cùng khung hoặc lưới bảo vệ	IK không thay thế tấm chắn
Khu vực công cộng	Va chạm, phá hoại	Chọn cấp cao theo rủi ro và hồ sơ	Kết hợp vít chống tháo

Trong môi trường công nghiệp, danh mục đèn nhà xưởng nên được chọn theo chiều cao trần, độ rọi và nguy cơ xe nâng hoặc hàng hóa tác động vào bộ đèn.

Với hệ thống lắp trên cột, người mua có thể đối chiếu các dòng đèn LED cao áp và đèn đường LED để kiểm tra đồng thời công suất, quang thông, IP, IK và phương án gá lắp.

8. IK càng cao có phải càng tốt?

Không phải lúc nào cũng tốt hơn. Chọn cấp cao nhất theo cảm tính có thể tăng chi phí và khối lượng mà không tạo thêm giá trị cho vị trí có rủi ro thấp.

Cần đánh giá đồng thời:

• IP, gioăng và khả năng thoát nước.
• Thân vỏ, mặt kính, chóa và chống ăn mòn.
• Tản nhiệt, chip LED, driver và đầu nối.
• Chống sét lan truyền và độ ổn định điện.
• Tay gá, bu lông, giá đỡ và điểm liên kết.

IK cao không bù được tay gá yếu, driver kém, tản nhiệt không tốt hoặc gioăng nhanh lão hóa. Độ bền tổng thể phụ thuộc cả cơ khí, quang học và điện.

Khi so sánh tổng thể các nhóm đèn cao áp cho công trình nên đặt IK trong cùng một bảng kiểm với IP, vật liệu, quang thông, nguồn điện và kết cấu lắp.

Nguyên tắc chọn

Cấp phù hợp với rủi ro quan trọng hơn cấp cao nhất. Hãy cân bằng IK, IP, chất lượng ánh sáng, độ ổn định điện và chi phí bảo trì.

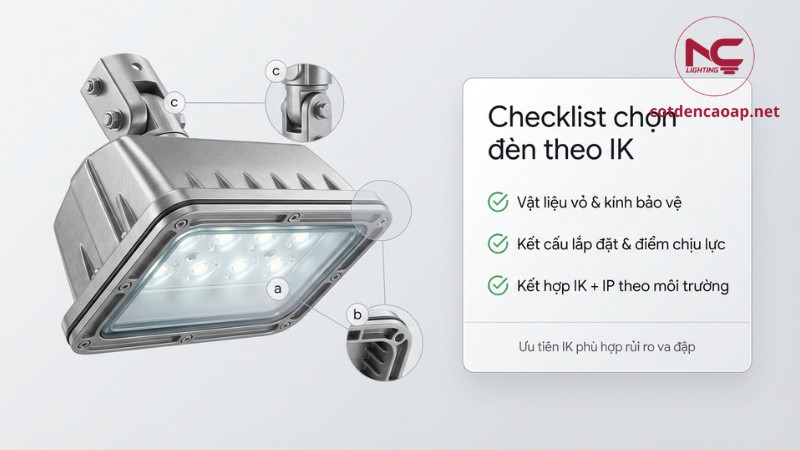

9. Cách kiểm tra chỉ số IK trước khi mua đèn

Không nên chỉ dựa vào biểu tượng IK trên ảnh quảng cáo. Với đơn hàng dự án, hãy đối chiếu đúng model, kích thước và cấu hình báo giá.

Checklist kiểm tra:

• Catalogue ghi rõ cấp IK và mã sản phẩm.
• IK áp dụng cho toàn bộ đèn hay một bộ phận.
• Model, kích thước, thân vỏ và kính trùng phiên bản thử.
• Tài liệu có đơn vị thử hoặc số báo cáo để đối chiếu.
• Yêu cầu đánh giá sản phẩm sau va đập được nêu rõ.
• Tay gá, gioăng và điểm liên kết phù hợp vị trí lắp.

Nếu hồ sơ quy định IK, nhà cung cấp phải chào đúng model đáp ứng. Nếu chưa có yêu cầu, nên gửi vị trí lắp, chiều cao và ảnh hiện trường để đánh giá trước khi chốt.

10. Những sai lầm thường gặp khi chọn đèn theo IK

Chỉ nhìn IK mà bỏ qua IP. Đèn chịu va đập tốt vẫn có thể hỏng ngoài trời nếu bảo vệ bụi nước không phù hợp.

Cho rằng IK10 là không thể vỡ. Mức 20 J không phải lời hứa chịu được mọi vật thể, hướng lực hoặc tác động lặp lại.

Bỏ qua tay gá. Vỏ đạt cấp cao nhưng bu lông hoặc giá đỡ yếu vẫn có thể làm đèn rung, lệch hoặc rơi.

Dùng báo cáo của phiên bản khác. Thay đổi kính, kích thước hoặc kết cấu có thể làm kết quả không còn tương đương.

Dùng IK để đánh giá ánh sáng. IK không phản ánh quang thông, hiệu suất, nhiệt độ màu, độ hoàn màu hoặc độ chói.

IK giúp đánh giá mức bảo vệ cơ học của vỏ đèn. Hãy đọc đúng năng lượng, kiểm tra tài liệu của đúng model và không xem IK là cam kết chống hỏng tuyệt đối.

Cấu hình phù hợp phải cân bằng IK với IP, vật liệu, mặt kính, tay gá, tản nhiệt, chống sét và chất lượng nguồn.
