Hướng Dẫn Cách Đóng Cọc Tiếp Địa Chống Sét Đúng Chuẩn

Tiếp địa không phải là đóng cọc cho có, đó là nền móng quyết định hệ thống chống sét có thật sự bảo vệ được thiết bị và công trình hay không.

Tiếp địa là phần nền móng của hệ thống chống sét: làm đúng ngay từ đầu sẽ giúp dòng sét thoát xuống đất an toàn, giảm nguy cơ phóng điện gây hư hỏng thiết bị và tăng độ ổn định cho toàn bộ hệ thống điện ngoài trời. Tuy nhiên trong thực tế, nhiều công trình gặp lỗi vì thi công cọc tiếp địa theo thói quen (đóng cọc cho có), thiếu khảo sát đất, mối nối kém chất lượng hoặc không có điểm đo kiểm tra rõ ràng, dẫn đến hiệu quả chống sét không như kỳ vọng.

Trong bài viết này, cotdencaoap.net hướng dẫn cách đóng cọc tiếp địa chống sét theo hướng dễ hiểu, dễ áp dụng, dễ nghiệm thu: từ chuẩn bị vật tư, lựa chọn vị trí, quy trình thi công, các lưu ý quan trọng khi liên kết mối nối đến kiểm tra sau khi hoàn thiện. Nếu bạn đang làm chống sét cho tuyến chiếu sáng, tủ điện hoặc hạng mục ngoài trời, phần hướng dẫn dưới đây sẽ giúp bạn triển khai đúng kỹ thuật và hạn chế phát sinh khi bàn giao.

1. Cọc tiếp địa chống sét là gì? Vì sao nó quan trọng?

Cọc tiếp địa chống sét là thanh kim loại (thường làm bằng thép mạ đồng hoặc đồng đặc) có chiều dài phổ biến từ 2,4m đến 5m, được chôn sâu trong lòng đất để truyền dòng điện sét hoặc dòng rò từ hệ thống chống sét xuống đất. Mục tiêu là đảm bảo điện thế được phân tán an toàn vào đất, giảm nguy cơ chập cháy và bảo vệ con người cũng như thiết bị điện tử.

Vì sao đóng cọc tiếp địa chống sét đặc biệt quan trọng? Bởi hiệu quả của chống sét không nằm ở việc bạn có kim thu sét hay không, mà nằm ở chỗ dòng sét thoát đi đâu và thoát có ổn định không. Nếu tiếp địa thi công kém (đóng cọc nông, mối nối lỏng, vật tư không phù hợp, không có điểm đo kiểm tra), hệ thống có thể gặp các vấn đề như: thiết bị vẫn hỏng do quá áp, SPD hoạt động kém hiệu quả, hoặc phát sinh phóng điện tại các điểm nối kim loại gây mất an toàn.

Cọc thường đi kèm với dây đồng thoát sét, hàn hóa nhiệt hoặc kẹp để tạo kết nối bền vững và ổn định. Ngoài ra, tùy điều kiện đất đai, có thể sử dụng thêm hóa chất giảm điện trở để cải thiện hiệu quả tiếp địa.

Với các hạng mục ngoài trời như hệ thống chiếu sáng, tuyến cột đèn và tủ điện, tiếp địa còn giúp ổn định liên kết đẳng thế, giảm nguy cơ chập chờn do môi trường ẩm ướt và hỗ trợ nghiệm thu dễ dàng hơn vì có thể đo kiểm, lập biên bản theo yêu cầu dự án.

Nếu bạn đang làm chống sét cho hệ thống chiếu sáng ngoài trời (tuyến cột đèn), phần đóng cọc tiếp địa chỉ là một mắt xích trong giải pháp tổng thể, bạn xem thêm hướng dẫn giải pháp chống sét cho cột đèn cao áp để nắm đầy đủ các thành phần như liên kết đẳng thế và SPD.

2. Hướng dẫn cách đóng cọc tiếp địa chống sét

Xác định vị trí đóng cọc

Trước khi tiến hành thi công, cần khảo sát thực tế khu vực xung quanh công trình. Tránh các vị trí có công trình ngầm như cáp điện, ống nước, hầm chứa… để đảm bảo an toàn và không ảnh hưởng đến các hệ thống khác.

Nên chọn nơi đất ẩm, không bị nén chặt và có khả năng thoát nước tốt để đảm bảo điện trở tiếp địa thấp và ổn định.

Chọn vị trí thi công sao cho thuận tiện kéo dây về tủ/thiết bị và có thể đặt hố kiểm tra ở nơi dễ tiếp cận để đo định kỳ. Tránh những vị trí sau này có khả năng bị đào xới, lát lại nền hoặc ngập úng kéo dài (trừ khi thiết kế đã tính riêng cho môi trường đó).

Đào rãnh hoặc khoan giếng tiếp địa

Tùy vào loại đất và thiết kế công trình, bạn có thể chọn đào rãnh chiều sâu khoảng 60 – 80cm hoặc khoan giếng thẳng đứng đường kính 90 – 150mm. Mục tiêu là để chôn cọc tiếp địa thẳng và đủ độ sâu cần thiết.

Đào rãnh/hố theo mặt bằng thiết kế (hoặc theo bố trí thực tế đã chốt), dọn sạch đá nhọn/vật sắc để tránh làm hư dây/băng tiếp địa. Nếu nền cứng, nên chuẩn bị phương án khoan mồi hoặc thay đổi điểm đóng cọc để tránh “đóng không xuống” rồi phải làm lại.

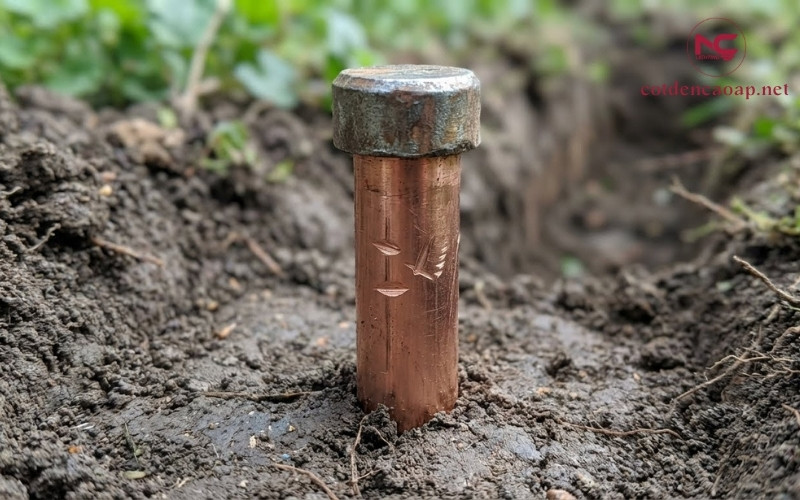

Đóng cọc tiếp địa sâu bao nhiêu?

Cọc tiếp địa thường có chiều dài 2,4m đến 2,5m. Tùy vào điện trở suất của đất, có thể dùng cọc dài hơn đến 5m hoặc kết hợp nhiều cọc để đạt giá trị điện trở tiếp địa theo quy định (thường dưới 10 ohm).

Khi đóng cọc, cần dùng búa máy hoặc thủ công tùy điều kiện, đảm bảo cọc đóng thẳng đứng và lún sâu hoàn toàn trong lòng đất, đầu cọc không bị biến dạng.

Nếu sau khi đo chưa đạt, phương án xử lý chuẩn là tăng cường theo thiết kế: bổ sung thêm cọc hoặc mở rộng hệ băng tiếp địa, không nên chữa cháy bằng các mẹo tạm vì khó nghiệm thu và dễ mất ổn định về lâu dài.

Nếu bạn cần tham khảo chủng loại và kích thước vật tư theo công trình, xem thêm nhóm cọc tiếp địa chống sét để chọn cấu hình phù hợp trước khi thi công.

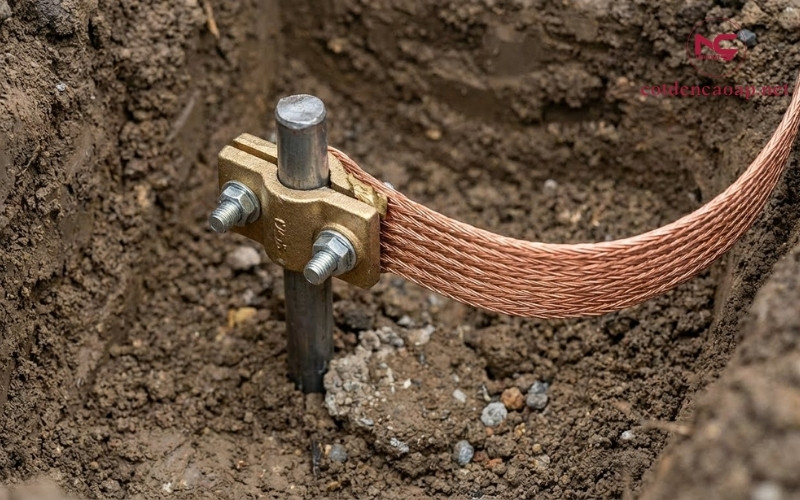

Nối dây đồng và hàn hóa nhiệt

Sau khi cọc được đóng xong, cần nối dây đồng mềm hoặc cứng (tiết diện từ 35mm² trở lên) vào cọc bằng cách hàn hóa nhiệt hoặc dùng kẹp chuyên dụng bằng đồng. Việc nối này phải chắc chắn, không bị lỏng, tránh oxi hóa và đảm bảo độ dẫn điện tối đa.

Liên kết là phần quyết định độ bền tiếp địa theo thời gian. Bạn nối cọc với dây/băng theo phương án được chỉ định (kẹp nối/hàn/mối nối chuyên dụng…), đảm bảo tiếp xúc tốt và cố định chắc chắn. Sau khi nối xong, kiểm tra lại độ chặt, độ phẳng và tránh để mối nối nằm ở vị trí dễ đọng nước.

Sử dụng hóa chất giảm điện trở (nếu cần)

Trong trường hợp đất khô, đá hoặc có điện trở suất cao, bạn có thể đổ thêm hóa chất giảm điện trở (GEM, bentonite, muối + than hoạt tính) quanh cọc để tăng cường khả năng tiếp địa. Lưu ý phải chọn hóa chất thân thiện môi trường và tuân thủ liều lượng theo nhà sản xuất.

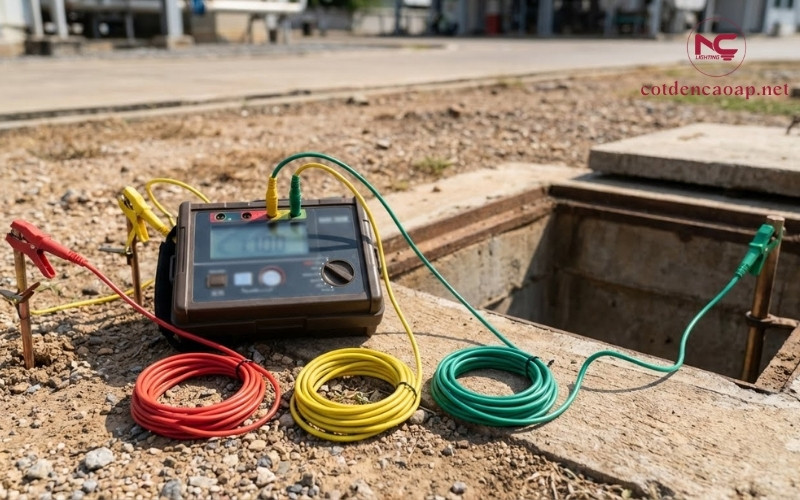

Lấp đất và kiểm tra điện trở

Sau khi kiểm tra lại toàn bộ mối nối, bạn lấp đất và hoàn thiện bề mặt theo hiện trạng. Cuối cùng là bước quan trọng: đo điện trở nối đất theo yêu cầu hồ sơ (và lưu kết quả/biên bản). Nếu kết quả chưa đạt, xử lý theo phương án tăng cường (bổ sung cọc/mở rộng băng) rồi đo lại cho tới khi đạt chỉ tiêu của dự án.

3. Khoảng cách đóng cọc tiếp địa bao nhiêu là hợp lý?

Theo nguyên tắc kỹ thuật, khoảng cách tối thiểu giữa các cọc tiếp địa nên bằng chiều dài cọc, tức là từ 2,4m đến 5m tùy loại cọc sử dụng.

Không nên đóng cọc quá gần nhau (dưới 2m) vì sẽ tăng điện trở tổng thể do vùng điện trở của các cọc chồng lấn lên nhau, làm giảm hiệu quả tiếp địa. Đối với hệ thống nhiều cọc, có thể dùng cấu hình hình chữ nhật hoặc nối cọc theo chuỗi bằng dây đồng để đảm bảo phân tán điện áp tốt.

Với môi trường ẩm/ven biển, mối nối và kim loại ngoài trời xuống cấp rất nhanh, bạn tham khảo thêm giải pháp chống ăn mòn cột đèn để chọn phương án bền lâu

4. Quy trình đóng cọc tiếp địa chuẩn kỹ thuật

Để đảm bảo việc thi công hiệu quả, bạn nên thực hiện theo quy trình dưới đây:

1. Khảo sát hiện trạng: Đánh giá khu vực, địa chất, xác định vị trí tối ưu để đóng cọc.
2. Đào rãnh hoặc khoan giếng: Chuẩn bị hố/cửa vào đất.
3. Đóng cọc tiếp địa: Dùng máy hoặc thủ công, đảm bảo độ sâu và thẳng.
4. Nối dây đồng và hàn: Dùng phương pháp hàn hóa nhiệt hoặc kẹp.
5. Đổ hóa chất (nếu cần): Khi điện trở đất cao.
6. Lấp đất hoàn trả mặt bằng: Làm phẳng bề mặt và bảo vệ điểm tiếp địa.
7. Đo và kiểm tra điện trở tiếp địa: Đảm bảo giá trị trong giới hạn cho phép.

Để nghiệm thu gọn và thống nhất tiêu chí đo kiểm, bạn có thể đối chiếu thêm phần liên quan trong tiêu chuẩn cột đèn chiếu sáng.

5. Lưu ý khi thi công cọc tiếp địa chống sét

Phần tiếp địa thường nằm dưới đất nên rất dễ bị làm nhanh cho xong, nhưng lại là hạng mục quyết định hiệu quả chống sét lâu dài. Dưới đây là các lưu ý thực tế giúp bạn thi công bền, đo kiểm ổn định và giảm rủi ro phải đào lên làm lại.

Ưu tiên an toàn điện và kiểm soát hiện trường

Trước khi thi công, cần đảm bảo khu vực làm việc an toàn: xác định hướng đi dây, tránh hạ tầng ngầm, bố trí cảnh báo và kiểm soát người ra vào. Nếu thi công gần tủ điện hoặc tuyến cáp đang vận hành, phải tuân thủ quy trình an toàn điện của công trình, tránh thao tác trong điều kiện thời tiết xấu.

Đừng cố đóng khi gặp nền đá/cứng

Nhiều đội thi công gặp nền cứng thường cố đóng dẫn tới cọc bị cong, gãy hoặc lệch vị trí, về sau đo kiểm khó đạt. Cách làm đúng là chuẩn bị phương án: khoan mồi, dịch vị trí, hoặc tăng cường cấu hình theo thiết kế để đảm bảo hiệu quả tiếp địa thay vì đánh đổi chất lượng.

Mối nối phải chắc và chống ăn mòn, nhất là công trình ngoài trời

Mối nối lỏng hoặc bị oxy hóa là nguyên nhân phổ biến khiến điện trở nối đất tăng dần theo thời gian. Khi thi công ngoài trời (ẩm, gần biển, khu công nghiệp), hãy đặc biệt chú ý:

• Làm sạch bề mặt tiếp xúc trước khi liên kết
• Siết/khóa mối nối chắc chắn, tránh rung lỏng
• Bố trí mối nối ở vị trí hạn chế đọng nước
• Có giải pháp bảo vệ mối nối theo yêu cầu dự án để tăng tuổi thọ

Bắt buộc có hố kiểm tra và điểm đo rõ ràng

Một hệ tiếp địa tốt phải đo được. Hố kiểm tra đặt đúng chỗ giúp nghiệm thu thuận lợi và vận hành dễ: đo lại định kỳ, ghi nhận biến động theo mùa, phát hiện sớm mối nối xuống cấp. Tránh chôn kín toàn bộ rồi khi cần đo lại phải phá nền.

Đo kiểm sau thi công và lưu hồ sơ ngay từ đầu

Sau khi hoàn thiện, cần đo điện trở nối đất theo yêu cầu của công trình và lưu biên bản/ảnh hiện trường làm hồ sơ bàn giao. Nếu kết quả chưa đạt, xử lý theo hướng kỹ thuật (bổ sung cọc, mở rộng băng, điều chỉnh bố trí) rồi đo lại. Việc lưu hồ sơ ngay từ đầu giúp bạn tiết kiệm rất nhiều thời gian nếu sau này cần kiểm tra lại hoặc làm nghiệm thu bổ sung.

Lên kế hoạch kiểm tra định kỳ

Điện trở nối đất có thể thay đổi theo độ ẩm đất và theo tuổi thọ mối nối. Với hệ thống vận hành lâu dài, nên có kế hoạch kiểm tra định kỳ (đặc biệt trước mùa mưa bão) để đảm bảo hiệu quả chống sét ổn định và giảm rủi ro hỏng thiết bị do sét lan truyền.

Nếu bạn đang chuẩn bị thi công chiếu sáng ngoài trời và cần đối chiếu cấu hình theo chiều cao/tải gió, bạn có thể xem danh mục trụ đèn chiếu sáng để chọn mẫu phù hợp.

Kết luận

Hiểu rõ cách đóng cọc tiếp địa chống sét là điều bắt buộc trong thi công hệ thống chống sét hiệu quả. Một hệ thống tiếp địa tốt giúp phân tán dòng sét nhanh chóng, giảm rủi ro cháy nổ và bảo vệ con người cũng như tài sản. Hãy đảm bảo thi công đúng kỹ thuật, chọn vật tư chất lượng và kiểm tra định kỳ để hệ thống luôn hoạt động an toàn và bền vững theo thời gian.
