Chip LED DIP là gì? Cấu tạo, thông số và cách chọn đúng

Chip LED DIP là loại LED chân cắm quen thuộc, thường gặp trong đèn báo, bảng điện tử, biển hiệu và nhiều module hiển thị ngoài trời. Dù xuất hiện từ lâu, DIP vẫn được dùng rộng rãi nhờ dễ lắp, dễ thay và cho chùm sáng rõ theo hướng nhìn.

Trong bài viết này, bạn sẽ hiểu được chip LED DIP là gì, cấu tạo và nguyên lý phát sáng, cách đọc các thông số quan trọng như mcd và góc chiếu, đồng thời biết khi nào nên chọn DIP thay vì SMD hay COB để tránh mua nhầm và tối ưu hiệu quả sử dụng.

1. Chip LED DIP là gì?

Chip LED DIP là một dạng diode phát quang có kiểu đóng gói chân cắm, thường có 2 chân kim loại để cắm xuyên qua lỗ trên mạch in. Khi cấp điện đúng cực và đúng dòng, chip sẽ phát sáng ổn định, tạo ra điểm sáng rõ ràng và dễ quan sát từ phía trước.

Điểm đặc trưng của LED DIP là phần đầu LED thường được bọc bởi lớp nhựa trong suốt dạng vòm, vừa có nhiệm vụ bảo vệ chip bên trong, vừa hoạt động như một thấu kính tích hợp để định hướng ánh sáng. Nhờ đó, DIP thường cho ánh sáng có tính định hướng tốt, nhìn sáng rõ theo trục chiếu, rất phù hợp cho mục tiêu hiển thị, báo hiệu hoặc tạo hiệu ứng điểm sáng.

1.1 DIP nghĩa là gì?

DIP là viết tắt của Dual In line Package, hiểu đơn giản là dạng linh kiện có chân cắm theo chuẩn, giúp lắp đặt bằng cách cắm qua lỗ và hàn cố định trên mạch. Với LED DIP, 2 chân chính là cực dương và cực âm, đóng vai trò vừa dẫn điện vừa giữ cơ khí cho LED trên bảng mạch. Vì phương thức lắp này, thị trường thường gọi DIP là LED chân cắm để phân biệt với SMD là LED dán bề mặt.

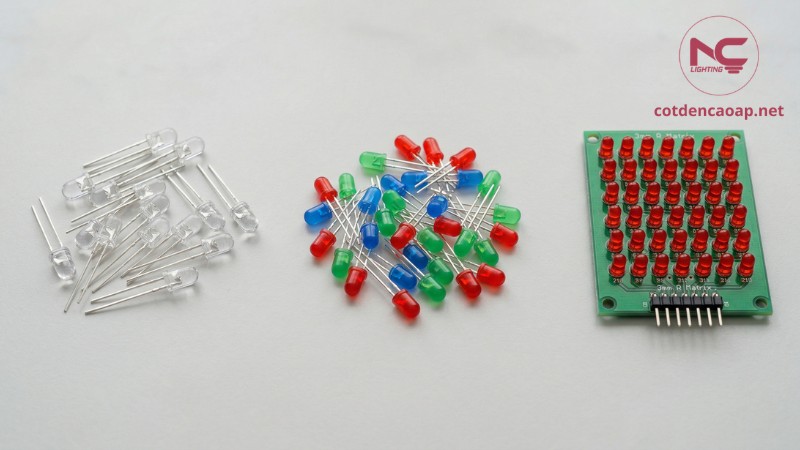

1.2. Nhận diện chip LED DIP ngoài thực tế

Bạn có thể nhận diện LED DIP rất nhanh nhờ ba dấu hiệu sau:

• Hình dáng đầu LED dạng hạt, thường tròn hoặc oval, bọc nhựa trong.
• Có 2 chân kim loại dài để cắm và hàn vào mạch.
• Ánh sáng khi bật lên thường là điểm sáng rõ, nhìn trực diện rất nổi, đặc biệt với loại góc chiếu hẹp.

Trong quá trình thi công biển hiệu hoặc bảng hiển thị, DIP thường xuất hiện dưới dạng các cụm LED gắn sẵn lên mạch hoặc module ma trận, giúp thay thế và bảo trì nhanh.

1.3. Các tên gọi thường gặp tại Việt Nam và trên catalogue

Tại Việt Nam, LED DIP thường được gọi theo kích thước hoặc mục đích dùng, ví dụ LED DIP 5mm, DIP 8mm, LED chân cắm, LED hạt, LED đơn sắc.

Trên catalogue hoặc tài liệu kỹ thuật, bạn có thể gặp các cách ghi như Through hole LED, DIP LED, Round LED, Oval LED, Straw hat LED. Một số nhà cung cấp sẽ ghi thêm thông số trọng tâm như độ sáng theo mcd, góc chiếu và bước sóng đối với LED màu để bạn chọn đúng theo nhu cầu.

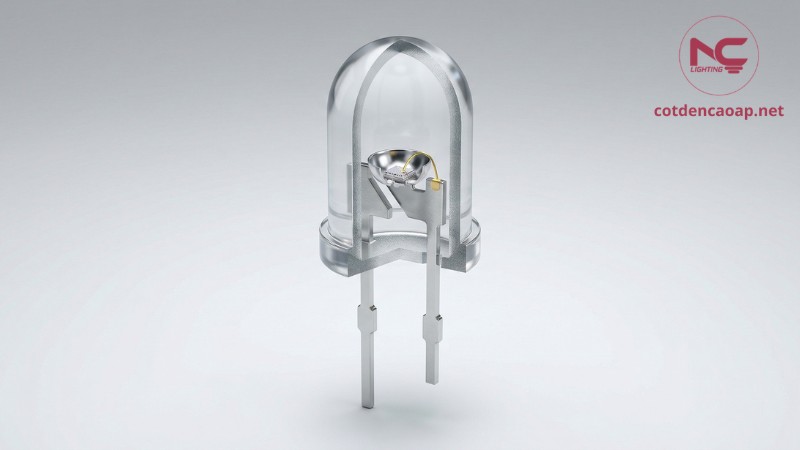

2. Cấu tạo của chip LED DIP

Chip LED DIP có cấu tạo gọn và dễ hình dung, nhưng vẫn đầy đủ các thành phần quan trọng để tạo ánh sáng ổn định và bảo vệ linh kiện khi làm việc lâu dài. Hiểu rõ cấu tạo giúp bạn đọc catalogue chính xác hơn, đồng thời biết vì sao DIP có tính định hướng cao và vì sao cần cấp đúng dòng để tránh suy giảm độ sáng.

2.1. Chip bán dẫn, dây bond và đế lead frame

Phần cốt lõi của LED DIP là chip bán dẫn phát quang. Đây là nơi xảy ra quá trình phát sáng khi có dòng điện chạy qua đúng chiều. Chip này được gắn lên một đế kim loại gọi là lead frame, vừa làm điểm tiếp xúc điện, vừa hỗ trợ tản nhiệt ở mức cơ bản.

Giữa chip và các chân kim loại có dây bond rất mảnh để kết nối điện. Dây bond tưởng nhỏ nhưng lại quyết định độ ổn định của tiếp xúc điện, nếu chịu rung lắc mạnh hoặc bị quá nhiệt kéo dài thì nguy cơ đứt hoặc giảm độ tin cậy sẽ tăng lên.

2.2. Vỏ epoxy, thấu kính tích hợp và vai trò định hình góc chiếu

Bao bọc phía ngoài LED DIP thường là lớp nhựa epoxy trong suốt. Lớp này làm ba việc quan trọng:

• Bảo vệ chip bên trong khỏi bụi và các tác động cơ học nhẹ.
• Tạo hình thấu kính ngay trên đầu LED, giúp hội tụ hoặc tán ánh sáng theo thiết kế.
• Ảnh hưởng trực tiếp đến góc chiếu và cảm giác sáng khi nhìn trực diện.

Chính vì có thấu kính tích hợp, LED DIP thường cho chùm sáng rõ theo hướng nhìn. Loại đầu vòm thường cho ánh sáng tập trung hơn, còn loại đầu dẹt hoặc dạng mũ rơm sẽ cho ánh sáng tán rộng hơn, nhìn dịu hơn ở khoảng cách gần.

2.3. Hai chân anode cathode và cách phân biệt đúng cực

LED DIP thường có 2 chân, gồm chân dương anode và chân âm cathode. Việc phân biệt đúng cực rất quan trọng vì cấp ngược cực sẽ không sáng, cấp sai kết hợp nguồn cao có thể làm hỏng linh kiện hoặc gây lỗi cả mạch.

Bạn có thể phân biệt nhanh bằng các dấu hiệu phổ biến:

• Chân dài thường là anode, chân ngắn thường là cathode.
• Bên trong phần đầu LED, bản kim loại lớn hơn thường là cathode, bản nhỏ hơn thường là anode.
• Một số loại có cạnh phẳng ở vỏ đầu LED, cạnh phẳng này thường nằm phía cathode.

Trong thực tế lắp ráp, tốt nhất vẫn là đối chiếu ký hiệu trên mạch in và kiểm tra thử bằng nguồn DC có giới hạn dòng hoặc đồng hồ đo diode để chắc chắn trước khi hàn hàng loạt.

3. Nguyên lý phát sáng của LED DIP

LED DIP phát sáng dựa trên cơ chế của diode phát quang. Khi bạn cấp điện đúng cực và dòng điện nằm trong vùng cho phép, năng lượng điện sẽ được chuyển thành ánh sáng tại chip bán dẫn bên trong. Hiểu nguyên lý này giúp bạn cấp nguồn đúng, tránh cháy LED và giữ độ sáng ổn định theo thời gian.

3.1. Điện áp thuận VF, dòng IF và điều kiện LED hoạt động ổn định

LED là linh kiện điều khiển theo dòng. Nghĩa là độ sáng phụ thuộc chủ yếu vào dòng chạy qua LED, chứ không phải bạn tăng điện áp lên bao nhiêu cũng được. Khi LED được phân cực thuận, điện áp rơi trên LED gọi là VF. Với mỗi màu và mỗi loại chip, VF sẽ khác nhau, nhưng điểm quan trọng là bạn cần giới hạn dòng IF theo đúng khuyến nghị của nhà sản xuất.

Trong mạch thực tế, LED DIP thường được dùng kèm điện trở hạn dòng hoặc driver có giới hạn dòng. Nếu không giới hạn dòng, chỉ cần nguồn nhỉnh hơn một chút, dòng tăng nhanh và LED có thể nóng lên, suy giảm độ sáng, thậm chí hỏng ngay. Đây là lý do cùng là LED DIP nhưng mạch cấp nguồn đúng sẽ bền và sáng ổn định hơn rất nhiều.

3.2. Tạo màu trực tiếp và tạo màu trắng bằng phosphor

LED DIP màu đơn sắc thường tạo màu trực tiếp từ vật liệu bán dẫn, ví dụ đỏ, xanh lá, xanh dương. Với nhóm này, thông số bước sóng thường được dùng để mô tả màu, và màu sẽ khá rõ, dễ nhận biết trên biển hiệu, bảng điện tử.

LED DIP ánh sáng trắng thường dùng cơ chế phát ánh sáng xanh dương, sau đó đi qua lớp phosphor để chuyển đổi phổ, tạo ra ánh sáng trắng. Vì có lớp chuyển đổi này, chất lượng vật liệu và quy trình đóng gói ảnh hưởng nhiều đến độ ổn định màu sắc theo thời gian. Nếu vật liệu không tốt hoặc làm việc ở nhiệt độ cao kéo dài, ánh sáng trắng có thể bị lệch màu và suy giảm độ sáng nhanh hơn.

3.3. Vì sao DIP hay có chùm sáng rõ và tính định hướng cao

Điểm khác biệt lớn của LED DIP nằm ở phần đầu nhựa epoxy đóng vai trò như thấu kính tích hợp. Thấu kính này giúp gom hoặc định hướng ánh sáng theo thiết kế, nên khi bạn nhìn theo trục chiếu sẽ thấy điểm sáng rất rõ, độ chói cảm nhận cao và nhìn xa tốt.

Với các ứng dụng cần nhìn rõ từng điểm sáng như bảng hiển thị, đèn báo, biển hiệu, hiệu ứng trang trí, đặc tính định hướng này là lợi thế. Ngược lại, nếu mục tiêu là tạo vùng sáng rộng và đồng đều cho chiếu sáng không gian, DIP thường không phải lựa chọn tối ưu bằng các dòng SMD hoặc COB do cách phân bố ánh sáng và mật độ quang thông khác nhau.

4. Các loại chip LED DIP phổ biến trên thị trường

LED DIP trên thị trường rất đa dạng, nhưng nếu nắm được vài cách phân loại chính, bạn sẽ chọn đúng nhanh hơn và tránh mua nhầm loại nhìn có vẻ giống nhau nhưng cho hiệu quả hoàn toàn khác. Việc phân loại thường dựa theo kích thước đầu LED, hình dáng thấu kính, màu sắc và kiểu đóng gói chip.

4.1. Phân loại theo đường kính đầu LED

Đây là cách gọi phổ biến nhất khi mua lẻ hoặc khi đặt linh kiện theo nhu cầu:

• Loại 3mm thường dùng cho đèn báo nhỏ, thiết bị điện tử, nơi cần điểm sáng nhỏ và tiết kiệm không gian.
• Loại 5mm là dòng thông dụng nhất, dễ tìm, dễ thay, dùng rộng rãi trong bảng hiển thị, đèn báo, đồ điện gia dụng, các module trang trí.
• Loại 8mm và 10mm có đầu lớn hơn, nhìn sáng nổi hơn, phù hợp cho các vị trí cần quan sát xa hoặc cần hiệu ứng điểm sáng to rõ trên biển hiệu và trang trí.

Kích thước lớn hơn không đồng nghĩa chắc chắn sáng hơn trong mọi trường hợp, vì độ sáng còn phụ thuộc chip bên trong và dòng làm việc. Tuy vậy, đầu lớn thường giúp điểm sáng dễ thấy và tạo cảm giác nổi bật hơn khi nhìn trực diện.

4.2. Phân loại theo kiểu đầu tròn đầu dẹt đầu oval

Hình dáng đầu LED quyết định nhiều đến góc chiếu và cảm giác chói:

• Đầu tròn dạng vòm là kiểu phổ biến, thường cho ánh sáng tập trung hơn theo trục và nhìn rõ điểm sáng.
• Đầu dẹt hoặc dạng mũ rơm thường tán ánh sáng rộng hơn, nhìn dịu hơn ở khoảng cách gần, phù hợp khi muốn giảm chói và tăng độ đều trên bề mặt hiển thị.
• Đầu oval thường dùng khi muốn tạo vùng sáng kéo dài theo một hướng nhất định, hữu ích cho một số bố trí biển hoặc hiệu ứng thị giác.

Khi làm bảng hiển thị hoặc biển hiệu, cùng một độ sáng danh định, loại đầu tán rộng thường cho cảm giác mềm và đều hơn, còn loại đầu tập trung thường nhìn rực hơn khi đứng đúng hướng nhìn.

4.3. Theo màu đơn sắc RGB và trắng ấm trắng lạnh

LED DIP màu đơn sắc như đỏ, xanh lá, xanh dương là nhóm rất phổ biến cho biển hiệu, tín hiệu và trang trí. Nhóm này thường được mô tả rõ bằng bước sóng và độ sáng theo mcd.

LED DIP RGB thường dùng để tạo hiệu ứng đổi màu. Có loại dùng 3 chip trong một vỏ để trộn màu, có loại dùng module điều khiển riêng để tạo hiệu ứng chạy chữ, chạy viền, nhấp nháy.

LED DIP ánh sáng trắng thường được chia theo nhiệt độ màu như trắng ấm và trắng lạnh. Với ứng dụng báo hiệu hoặc chiếu sáng điểm đơn giản, DIP trắng vẫn được dùng, nhưng nếu mục tiêu là chiếu sáng chính cho không gian thì bạn nên cân nhắc sang SMD hoặc COB để đạt độ sáng tổng và độ đồng đều tốt hơn.

4.4. DIP đơn DIP đôi và cụm DIP nhiều chip trong module

DIP đơn là dạng một chip phát sáng trong một vỏ, phù hợp lắp ma trận hoặc lắp lẻ.

DIP đôi hoặc các kiểu đa chip trong một vỏ thường nhằm tăng độ sáng hoặc tạo màu sắc đặc biệt, nhưng sẽ yêu cầu mạch cấp nguồn đúng chuẩn hơn.

Trong thực tế bán hàng và thi công, bạn sẽ gặp nhiều nhất là cụm DIP đã được lắp thành module, ví dụ module điểm sáng, module ma trận, module chạy chữ. Ưu điểm của module là dễ lắp đặt, thay thế nhanh, đồng bộ về điện và cơ, nhưng bạn cần chú ý thông số nguồn cấp, dòng làm việc và khả năng chống ẩm nếu dùng ngoài trời.

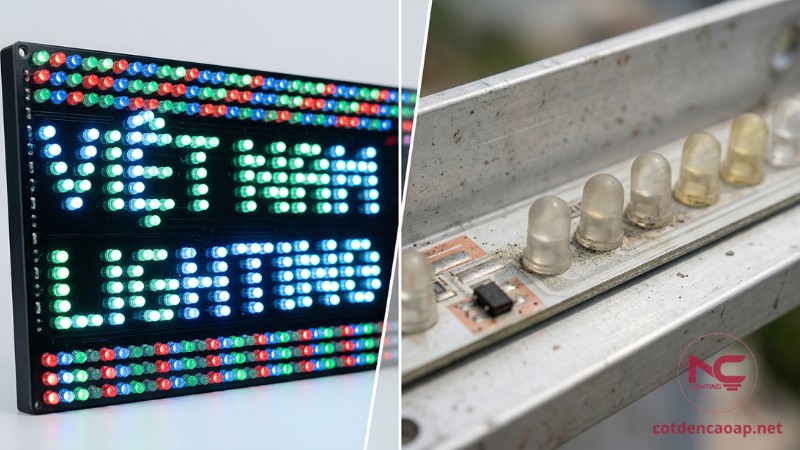

5. Ưu điểm và hạn chế của chip LED DIP

Chip LED DIP vẫn có chỗ đứng vững trên thị trường vì phù hợp với nhiều ứng dụng hiển thị và báo hiệu. Tuy nhiên, nếu dùng DIP cho các bài toán chiếu sáng công suất hoặc yêu cầu độ đồng đều cao, bạn sẽ gặp giới hạn rõ rệt. Nắm được ưu nhược điểm giúp bạn chọn đúng công nghệ, đúng mục tiêu, tránh tốn chi phí mà hiệu quả lại không như kỳ vọng.

5.1. Ưu điểm

Ưu điểm lớn nhất của DIP là phổ biến và dễ mua. Linh kiện có nhiều mức giá, nhiều màu, nhiều kích thước, nên thuận tiện cho sửa chữa và thay thế khi hỏng.

Do kiểu chân cắm xuyên lỗ và mối hàn chắc, DIP có độ bền cơ khí tốt trong các bảng mạch cố định. Với các ứng dụng như đèn báo, bảng hiển thị, biển chạy chữ, DIP thường vận hành ổn định nếu được cấp dòng đúng và có biện pháp chống ẩm khi đặt ngoài trời.

Ngoài ra, đặc tính điểm sáng rõ, nhìn trực diện nổi cũng là lợi thế lớn khi cần hiển thị thông tin hoặc tạo hiệu ứng thị giác.

5.2. Hạn chế

Hạn chế quan trọng của DIP nằm ở mật độ quang thông và tản nhiệt. DIP phù hợp tạo điểm sáng, nhưng để tạo ra tổng độ sáng lớn cho chiếu sáng không gian, bạn phải dùng rất nhiều bóng, kéo theo kích thước mạch lớn, tiêu thụ điện và công lắp đặt tăng.

Khả năng tản nhiệt của DIP cũng hạn chế hơn các gói LED hiện đại. Nếu đẩy dòng quá cao hoặc vận hành trong môi trường nóng, LED sẽ nóng lên, suy giảm độ sáng nhanh, tuổi thọ giảm. Vì vậy, DIP không phải lựa chọn tối ưu cho đèn công suất lớn như đèn pha, đèn đường hoặc đèn nhà xưởng, nơi SMD và COB thường cho hiệu quả và độ bền tốt hơn.

5.3. Những hiểu lầm thường gặp

Một hiểu lầm phổ biến là thấy DIP nhìn chói và sáng rực thì kết luận LED này mạnh hơn các loại khác. Thực tế, DIP thường có góc chiếu hẹp và điểm sáng nhỏ, nên khi nhìn trực diện sẽ rất nổi, nhưng điều đó không đồng nghĩa tổng lượng ánh sáng phát ra lớn.

Nếu bạn dùng cảm giác nhìn để so sánh, bạn dễ chọn nhầm loại có điểm sáng chói nhưng vùng sáng lại nhỏ, không đạt hiệu quả khi cần phủ sáng. Với DIP, nên xem thông số độ sáng theo mcd kèm góc chiếu, hoặc xem mức độ hiển thị thực tế theo khoảng cách nhìn, thay vì chỉ nhìn một điểm ở cự ly gần.

Trong các dự án biển hiệu và bảng thông tin, hiểu đúng điểm này giúp bạn chọn đúng loại DIP phù hợp, tránh tình trạng nhìn gần thì rực nhưng nhìn xa lại không rõ, hoặc ngược lại.

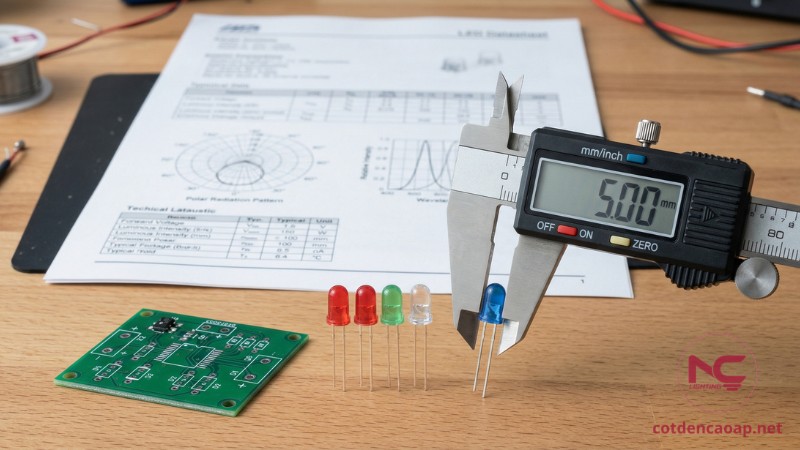

6. Thông số kỹ thuật quan trọng khi đọc chip LED DIP

Khi đọc LED DIP, bạn sẽ gặp cách công bố khác so với LED chiếu sáng thông thường. DIP thường được mô tả theo cường độ sáng theo một hướng, kèm góc chiếu và điều kiện đo. Chỉ cần nắm đúng vài thông số cốt lõi, bạn sẽ chọn được loại phù hợp mục tiêu nhìn xa, nhìn gần, hiển thị rõ hay dịu mắt.

6.1. Cường độ sáng mcd và cách hiểu đúng theo góc chiếu

mcd là millicandela, dùng để mô tả cường độ sáng theo một hướng quan sát. Hiểu đơn giản, thông số này cho bạn biết khi nhìn theo trục chiếu chính thì LED sáng mạnh tới mức nào.

Điểm quan trọng là mcd luôn đi kèm góc chiếu. Một LED có mcd cao nhưng góc chiếu hẹp thường nhìn rất rực khi đứng đúng hướng, nhưng vùng sáng lại tập trung. Ngược lại, LED có mcd thấp hơn nhưng góc chiếu rộng có thể cho cảm giác dịu hơn và dễ nhìn hơn ở khoảng cách gần vì ánh sáng trải rộng.

Khi so sánh hai LED DIP, hãy ưu tiên so sánh trong cùng điều kiện đo, đặc biệt là cùng dòng đo và cùng kiểu thấu kính. Nếu chỉ nhìn con số mcd mà bỏ qua góc chiếu, bạn rất dễ chọn nhầm loại chói gắt hoặc loại nhìn xa không rõ.

6.2. Góc chiếu

Góc chiếu thể hiện mức độ tập trung hay tán rộng của ánh sáng. Góc càng hẹp thì ánh sáng càng tập trung theo trục, nhìn xa rõ hơn nhưng dễ chói khi nhìn gần. Góc càng rộng thì ánh sáng phủ rộng và dịu hơn, phù hợp những vị trí cần nhìn thoải mái hoặc cần độ đều trên bề mặt hiển thị.

Với biển hiệu và bảng hiển thị, chọn góc chiếu nên bám theo khoảng cách quan sát và vị trí lắp. Nếu người xem thường đứng lệch góc hoặc đứng gần, góc chiếu rộng sẽ dễ đọc và dễ chịu hơn. Nếu mục tiêu là nhìn xa theo hướng chính diện, góc chiếu hẹp sẽ cho điểm sáng nổi hơn.

6.3. Dòng định mức IF, công suất tiêu tán, VF và dải làm việc an toàn

IF là dòng làm việc, đây là thông số quan trọng nhất vì LED hoạt động theo dòng. Cấp quá dòng là nguyên nhân phổ biến khiến DIP nóng, suy sáng nhanh hoặc hỏng. Khi đọc catalogue, bạn cần lưu ý dòng đo dùng để công bố mcd thường được ghi rõ, ví dụ đo ở 10 mA hay 20 mA. Hai LED có cùng mcd nhưng một loại đo ở dòng thấp hơn thường là loại hiệu quả hơn.

VF là điện áp rơi thuận khi LED sáng. VF giúp bạn tính chọn điện trở hạn dòng hoặc lựa chọn cấu hình nguồn phù hợp. Với LED màu khác nhau, VF thường khác nhau, vì vậy không nên lấy một giá trị VF cố định cho mọi loại khi thiết kế mạch.

Công suất tiêu tán và giới hạn nhiệt độ mối nối quyết định độ bền. Nếu LED làm việc trong môi trường nóng, hoặc mạch dồn LED dày, hãy ưu tiên thiết kế có giới hạn dòng an toàn và phân bố nhiệt tốt, thay vì cố đẩy sáng bằng cách tăng dòng.

6.4. Bước sóng nm với LED màu và cách chọn màu chuẩn

Với LED màu, bước sóng nm mô tả màu sắc. Bước sóng càng lệch thì màu nhìn sẽ khác, nhất là với đỏ và xanh lá. Khi làm bảng hiển thị hoặc biển hiệu cần đồng nhất màu, bạn nên ưu tiên sản phẩm có phân hạng màu rõ ràng và ổn định giữa các lô.

Trong bán hàng thực tế, sai lệch màu dễ xảy ra khi trộn nhiều lô hàng hoặc mua nhiều nguồn cung khác nhau. Nếu dự án yêu cầu màu đồng đều, bạn nên chọn theo bin màu và kiểm tra mẫu thực tế trước khi lắp số lượng lớn.

6.5. Tuổi thọ, suy giảm quang thông và điều kiện nhiệt độ môi trường

Tuổi thọ của LED DIP thường được hiểu là thời gian LED giảm dần độ sáng, chứ không phải sáng tới lúc tắt hẳn. Suy giảm nhanh hay chậm phụ thuộc nhiều vào nhiệt và dòng. Cấp dòng sát ngưỡng, nhiệt môi trường cao, độ ẩm lớn hoặc thiếu bảo vệ sẽ khiến LED xuống sáng nhanh hơn và có thể lệch màu với LED trắng.

Nếu DIP dùng ngoài trời, bạn nên quan tâm thêm đến khả năng chống ẩm của module, chất lượng keo, chất lượng mạch và cách đi dây nguồn. Chọn đúng thông số chưa đủ, thi công đúng và cấp nguồn đúng mới là yếu tố quyết định để LED bền, sáng ổn định và ít lỗi lặt vặt trong vận hành.

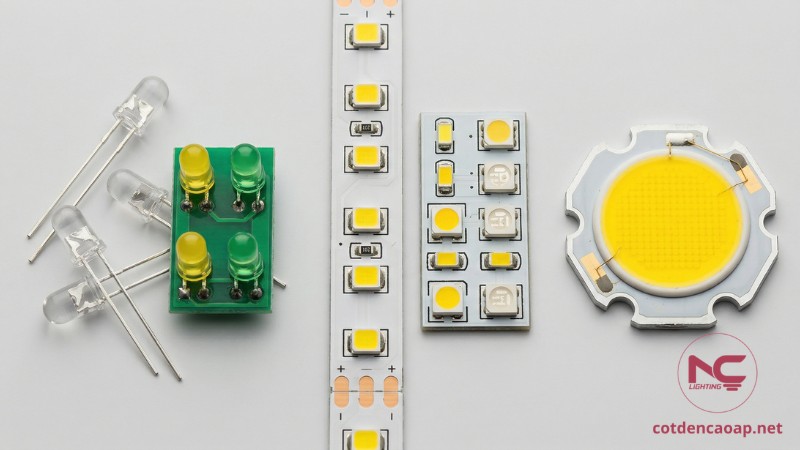

7. So sánh chip LED DIP với SMD và COB

DIP, SMD và COB đều là công nghệ đóng gói LED, nhưng mỗi loại phù hợp một mục tiêu khác nhau. Nếu bạn đang làm biển hiệu, bảng hiển thị, đèn báo hoặc hiệu ứng điểm sáng, DIP là lựa chọn rất hợp lý. Nhưng nếu bạn cần chiếu sáng mạnh, phủ rộng, ánh sáng đồng đều và hiệu suất cao, SMD hoặc COB thường phù hợp hơn.

So sánh đúng theo tiêu chí sử dụng sẽ giúp bạn tránh chọn nhầm, đặc biệt khi mua theo công suất hoặc theo cảm giác nhìn.

7.1. Cấu trúc đóng gói và tản nhiệt

LED DIP là dạng chân cắm, chip nằm trong vỏ epoxy và được giữ bằng hai chân kim loại. Cấu trúc này đơn giản, dễ nhận diện, dễ lắp nhưng khả năng tản nhiệt chỉ ở mức cơ bản.

LED SMD là dạng dán bề mặt, chip được gắn trực tiếp lên đế và tản nhiệt qua pad tiếp xúc với mạch. Nhờ cấu trúc này, SMD dễ bố trí mật độ cao, tạo module mỏng gọn và tản nhiệt hiệu quả hơn khi thiết kế đúng.

LED COB là dạng nhiều chip gắn trực tiếp lên một nền chung, tạo thành một bề mặt phát sáng lớn. COB thường đi kèm tản nhiệt và quang học theo bộ, giúp đạt mật độ sáng cao và ánh sáng tương đối đồng nhất trên một vùng phát.

7.2. Độ sáng tổng, độ đồng đều và khả năng tạo module công suất

DIP thường mạnh ở điểm sáng rõ, nhìn trực diện nổi, nhưng tổng độ sáng để chiếu sáng không gian thường không tối ưu vì phải dùng rất nhiều bóng để tạo quang thông lớn. Độ đồng đều phụ thuộc cách bố trí điểm sáng, nếu nhìn gần có thể thấy rõ từng chấm.

SMD phù hợp để tạo quang thông lớn hơn trên cùng một diện tích, dễ tạo module đèn chiếu sáng phủ rộng, ánh sáng đều hơn và dễ kết hợp với thấu kính hoặc chóa để kiểm soát góc chiếu.

COB cho cường độ phát sáng cao trên một cụm, dễ tạo đèn pha, đèn rọi, đèn nhà xưởng, đồng thời giúp ánh sáng liền mạch hơn so với việc nhìn thấy nhiều điểm LED rời. Tuy nhiên COB cần thiết kế tản nhiệt tốt, nếu không vẫn có thể suy sáng nhanh.

7.3. Khi nào DIP là lựa chọn tốt hơn SMD COB

DIP phù hợp nhất khi mục tiêu là hiển thị hoặc báo hiệu:

• Làm bảng điện tử, biển chạy chữ, module ma trận, nơi cần điểm sáng rõ theo hướng nhìn.
• Làm đèn báo thiết bị, tủ điện, công tắc, nơi cần linh kiện dễ thay và ổn định.
• Làm trang trí hiệu ứng điểm sáng, dây LED, viền, nơi cần chấm sáng nổi bật và chi phí tối ưu.

Trong các ứng dụng này, lợi thế thấu kính tích hợp của DIP giúp nhìn sáng rõ, đặc biệt khi quan sát từ xa theo trục chính.

7.4. Khi nào nên tránh DIP và chuyển sang SMD COB

Bạn nên cân nhắc tránh DIP khi mục tiêu là chiếu sáng thực sự cho không gian, cần ánh sáng mạnh và phủ đều.

• Chiếu sáng sân bãi, nhà xưởng, đường đi, khu vực cần độ rọi và độ đồng đều cao.
• Các dự án yêu cầu hiệu suất cao, giảm tiêu thụ điện và dễ kiểm soát quang học.
• Các ứng dụng cần ánh sáng mềm, ít chói, không lộ điểm LED khi nhìn gần.

Trong các trường hợp này, SMD thường là lựa chọn linh hoạt và dễ tối ưu, còn COB phù hợp khi cần cụm sáng mạnh, gọn và có định hướng theo thiết kế đèn.

8. Ứng dụng thực tế của chip LED DIP

LED DIP vẫn được dùng rất rộng rãi vì nó giải quyết tốt bài toán hiển thị và báo hiệu. Khi chọn đúng ứng dụng, DIP cho hiệu quả rõ rệt, dễ thi công, dễ bảo trì và chi phí hợp lý. Dưới đây là những nhóm ứng dụng phổ biến nhất mà bạn sẽ gặp ngoài thị trường.

8.1. Bảng điện tử, biển quảng cáo, module LED ma trận

Đây là sân chơi phù hợp nhất của LED DIP. Với đặc tính điểm sáng rõ, nhìn xa tốt theo hướng chính diện, DIP được dùng nhiều trong bảng chạy chữ, bảng thông tin, bảng giá, đồng hồ điện tử, các biển hiệu sử dụng ma trận điểm.

Trong các module ma trận, DIP thường được bố trí theo lưới đều, giúp hiển thị ký tự và hình ảnh đơn giản. Khi cần nhìn rõ ở khoảng cách xa, người ta thường ưu tiên loại DIP có góc chiếu hẹp hơn để tăng độ nổi theo trục nhìn. Khi cần nhìn dễ chịu ở khoảng cách gần, có thể chọn loại góc rộng hoặc đầu tán rộng để giảm chói.

8.2. Đèn báo thiết bị, đèn tín hiệu, công tắc và tủ điện

LED DIP rất phổ biến trong đèn báo nguồn, báo trạng thái, báo lỗi của thiết bị điện tử và hệ thống tủ điện. Lý do là DIP rẻ, dễ lắp, dễ thay, độ ổn định tốt nếu cấp dòng đúng, và ánh sáng nhìn rõ ngay cả trong môi trường có nhiều ánh sáng nền.

Với nhóm ứng dụng này, yêu cầu thường không nằm ở tổng độ sáng mà nằm ở độ rõ, độ ổn định và tuổi thọ. DIP đáp ứng tốt nếu mạch có điện trở hạn dòng chuẩn và có chống nhiễu xung cơ bản.

8.3. LED trang trí dây, viền, hiệu ứng nhấp nháy

DIP cũng được dùng trong nhiều sản phẩm trang trí như dây LED điểm, viền chạy chữ, hiệu ứng nhấp nháy, hiệu ứng chuyển màu ở quy mô nhỏ. Điểm mạnh của DIP là tạo cảm giác lấp lánh, nổi chấm, dễ tạo nhịp hiệu ứng.

Với trang trí, bạn nên ưu tiên tiêu chí ánh sáng dịu, góc nhìn rộng và màu ổn định giữa các bóng. Nếu dùng quá nhiều loại DIP góc hẹp trong không gian nhìn gần, người xem dễ bị chói và cảm giác ánh sáng gắt.

8.4. Ứng dụng ngoài trời và lưu ý chống ẩm bụi, lão hóa vật liệu

LED DIP có thể dùng ngoài trời, nhưng yếu tố quyết định độ bền lại nằm nhiều ở module và cách bảo vệ, không chỉ ở bản thân con LED. Ngoài trời thường có ẩm, bụi, mưa tạt, nắng nóng, nên vật liệu epoxy, mạch và lớp phủ bảo vệ sẽ chịu lão hóa theo thời gian.

Nếu bạn dùng DIP ngoài trời cho biển hiệu, bảng hiển thị, hãy ưu tiên module có chống ẩm tốt, mạch chất lượng, keo phủ đồng đều và dây nguồn đi đúng kỹ thuật. Đồng thời nên đảm bảo nguồn cấp ổn định, có giới hạn dòng và chống xung để giảm lỗi nhấp nháy, chết điểm sau một thời gian vận hành.

Trong dự án thực tế, một module DIP ngoài trời bền thường đến từ ba yếu tố: LED chất lượng, cấp nguồn đúng và bảo vệ môi trường tốt. Thiếu một trong ba, tuổi thọ và độ ổn định sẽ giảm đáng kể.

9. Cách chọn chip LED DIP đúng nhu cầu

Chọn LED DIP đúng sẽ giúp biển hiệu rõ, bảng hiển thị dễ đọc, đèn báo nhìn chuẩn và vận hành bền. Chọn sai thường dẫn tới hai tình huống rất hay gặp: nhìn gần thì chói gắt khó chịu, hoặc nhìn xa thì không rõ, bị mất nét. Dưới đây là cách chọn theo đúng logic sử dụng thực tế.

9.1. Xác định mục tiêu là nhìn xa hay nhìn gần

Trước tiên, bạn cần xác định người xem sẽ đứng ở khoảng cách nào và nhìn theo hướng nào.

Nếu mục tiêu là nhìn xa theo hướng gần như chính diện, bạn nên ưu tiên loại DIP có góc chiếu hẹp hơn để điểm sáng nổi và rõ theo trục nhìn. Nếu mục tiêu là nhìn gần, người xem có thể đứng lệch góc hoặc cần nhìn lâu, bạn nên ưu tiên góc chiếu rộng hơn để giảm chói và tăng vùng nhìn hiệu quả.

Với bảng chạy chữ hoặc bảng thông tin đặt cao, khoảng cách quan sát thường xa, nên ưu tiên loại nhìn xa rõ. Với đèn báo thiết bị hoặc bảng điều khiển, người dùng nhìn gần, ưu tiên loại dịu và dễ nhìn.

9.2. Chọn màu và độ sáng theo bối cảnh nền, ánh sáng môi trường

Màu sắc và độ sáng cần đi kèm bối cảnh nền.

• Nền tối hoặc môi trường ít ánh sáng có thể dùng độ sáng vừa phải để tránh gắt.
• Ngoài trời hoặc nơi có ánh sáng nền mạnh cần độ sáng cao hơn để không bị chìm.

Với biển hiệu, màu sắc cần đồng nhất giữa các điểm. Nếu dự án yêu cầu đồng bộ màu, bạn nên ưu tiên cùng một lô hàng, hoặc chọn loại có phân hạng màu rõ ràng để tránh tình trạng cùng một màu nhưng nhìn lệch tông.

Với LED trắng, nếu dùng cho hiển thị hoặc báo hiệu, hãy chọn nhiệt độ màu phù hợp, tránh quá lạnh gây gắt hoặc quá ấm làm giảm độ nổi khi nhìn trong môi trường sáng.

9.3. Chọn góc chiếu phù hợp để tránh chói và tránh tối biên

Góc chiếu là yếu tố quyết định cảm giác nhìn.

• Góc hẹp giúp điểm sáng tập trung, nhìn rực và xa rõ, nhưng dễ chói khi đứng gần hoặc khi nhìn trực diện lâu.
• Góc rộng giúp ánh sáng trải, dịu mắt hơn, dễ đọc ở nhiều góc nhìn, nhưng nhìn xa có thể kém nổi hơn.

Với bảng hiển thị nhiều người xem từ các vị trí khác nhau, góc rộng thường an toàn hơn vì giảm tình trạng người đứng lệch góc bị tối hoặc khó đọc. Với biển hiệu cần nổi bật từ xa theo một hướng chính, góc hẹp lại có lợi thế.

9.4. Chọn nguồn cấp, điện trở, driver và biên an toàn dòng điện

LED DIP cần cấp đúng dòng để bền. Nếu bạn chỉ chọn LED mà không tính nguồn cấp, rủi ro lỗi sẽ tăng mạnh.

• Với các mạch đơn giản, LED DIP thường dùng điện trở hạn dòng để giữ IF ổn định.
• Với module lớn hoặc bảng hiển thị nhiều điểm, nên dùng nguồn ổn định và thiết kế cấp nguồn theo vùng để giảm sụt áp và giảm sai lệch độ sáng giữa các cụm.

Ngoài ra, nên giữ biên an toàn dòng điện thay vì chạy sát ngưỡng. Chạy sát ngưỡng giúp sáng hơn một chút nhưng đổi lại là nóng hơn, suy sáng nhanh hơn và dễ chết điểm theo thời gian. Trong vận hành thực tế, bền và ổn định thường quan trọng hơn việc rực thêm một ít lúc mới lắp.

10. Lỗi thường gặp và cách kiểm tra chất lượng LED DIP

Trong thi công và vận hành thực tế, LED DIP hỏng thường không phải do bản thân con LED yếu, mà do cấp nguồn sai, quá dòng, môi trường ẩm hoặc lỗi lắp ráp. Nếu bạn nắm được các lỗi phổ biến và biết cách kiểm tra nhanh, bạn sẽ giảm được rất nhiều chi phí bảo hành và thời gian sửa chữa, đặc biệt với biển hiệu và bảng hiển thị có số lượng điểm sáng lớn.

10.1. Cháy LED do quá dòng, đảo cực và xung điện

Quá dòng là nguyên nhân số một khiến LED DIP cháy hoặc suy sáng nhanh. Nhiều trường hợp dùng nguồn không giới hạn dòng, hoặc dùng điện trở sai trị số, khiến dòng vượt ngưỡng và LED nóng lên liên tục. Kết quả là LED chết hẳn, hoặc sáng mờ dần rồi chết theo thời gian.

Đảo cực cũng là lỗi hay gặp khi lắp lẻ hoặc thay thế. LED cắm ngược cực sẽ không sáng, dễ gây hiểu nhầm là LED hỏng. Khi đảo cực kết hợp với sai mạch hoặc nguồn không ổn định, có thể gây lỗi cho cả cụm.

Xung điện và nhiễu, đặc biệt trong môi trường ngoài trời hoặc gần thiết bị công suất, cũng có thể làm LED nhấp nháy, chết từng điểm. Với biển hiệu ngoài trời, nguồn cấp nên có chống xung cơ bản và hệ thống dây nối cần chắc chắn, tránh tiếp xúc kém tạo tia lửa vi mô gây hại lâu dài.

10.2. Suy sáng nhanh do nhiệt, keo epoxy lão hóa và ẩm

LED DIP có vỏ epoxy, vật liệu này chịu ảnh hưởng rõ bởi nhiệt và môi trường. Khi LED làm việc nóng trong thời gian dài, epoxy có thể lão hóa, làm giảm khả năng truyền sáng, khiến LED nhìn mờ hoặc ngả màu. Với LED trắng, hiện tượng lệch màu cũng có thể xảy ra nếu chất lượng phosphor và quy trình đóng gói không tốt.

Độ ẩm và nước tạt là kẻ thù lớn của module DIP ngoài trời. Nước xâm nhập vào mạch sẽ gây oxy hóa chân hàn, rỉ sét, chập chờn, nhấp nháy. Nhiều trường hợp LED vẫn còn tốt nhưng mạch đã hỏng, dẫn đến chết điểm hoặc sáng yếu không đồng đều.

10.3. Cách test nhanh bằng đồng hồ, nguồn DC và quan sát quang sắc

Bạn có thể kiểm tra LED DIP theo các cách đơn giản sau.

• Dùng chế độ đo diode trên đồng hồ đo điện. Khi đặt đúng cực, LED thường sẽ phát sáng nhẹ hoặc hiện giá trị điện áp rơi, giúp xác định LED còn sống và phân biệt cực.
• Dùng nguồn DC có giới hạn dòng để test. Cấp dòng thấp trước, quan sát độ sáng và màu sắc, sau đó tăng dần trong vùng an toàn để so sánh các bóng với nhau.
• Quan sát quang sắc. Với LED màu, xem màu có đồng nhất không. Với LED trắng, kiểm tra xem có bị ám xanh, ám vàng, hoặc lệch tông giữa các bóng trong cùng cụm.

Nếu bạn kiểm tra module có nhiều DIP, hãy quan sát độ đều sáng giữa các điểm, vì lỗi sụt áp hoặc lỗi hàn cũng gây ra tình trạng cụm này sáng hơn cụm kia, đặc biệt khi đi dây dài hoặc cấp nguồn không chia vùng.

10.4. Dấu hiệu module DIP chất lượng khi kiểm tra thực tế

Khi chọn module DIP cho biển hiệu hoặc bảng hiển thị, bạn có thể kiểm tra nhanh một số dấu hiệu.

• Mạch in cứng cáp, đường mạch rõ, mối hàn gọn, không bị bám thiếc lem.
• LED đồng đều màu và đồng đều độ sáng, không có điểm sáng yếu bất thường.
• Keo phủ bảo vệ đồng đều với loại dùng ngoài trời, không bị rỗ hoặc hở mép dễ thấm nước.
• Dây nguồn và điểm đấu nối chắc chắn, không lỏng lẻo, có chống kéo cơ bản.

Trong thực tế bán hàng, một module tốt thường thể hiện ở độ ổn định sau một thời gian chạy thử liên tục. Nếu có điều kiện, bạn nên chạy test trước khi lắp số lượng lớn, vì lỗi chất lượng thường lộ ra sớm khi module bị nóng lên hoặc khi nguồn dao động nhẹ.

Lời kết và giới thiệu sản phẩm

Chip LED DIP là lựa chọn phù hợp khi bạn cần điểm sáng rõ, dễ nhìn và dễ thi công cho biển hiệu, bảng hiển thị, đèn báo hoặc trang trí hiệu ứng. Chỉ cần chọn đúng góc chiếu, đúng độ sáng theo mcd và đặc biệt là cấp nguồn đúng dòng, DIP sẽ vận hành ổn định và bền theo thời gian.

Nếu bạn đang cần tư vấn chọn module LED DIP, nguồn cấp phù hợp, cấu hình mạch cho bảng hiển thị hoặc giải pháp thi công biển hiệu ngoài trời bền đẹp, cotdencaoap.net có thể hỗ trợ từ khâu chọn vật tư đến đề xuất phương án lắp đặt và tối ưu chi phí theo nhu cầu thực tế của bạn. Bạn chỉ cần gửi mục tiêu sử dụng, kích thước biển và khoảng cách nhìn, chúng tôi sẽ gợi ý cấu hình phù hợp để tránh mua dư hoặc mua thiếu.

Nếu bạn là chủ công trình, đơn vị thi công hoặc doanh nghiệp cần triển khai hệ thống chiếu sáng ổn định, tiết kiệm điện và giảm bảo trì, NC Lighting có thể tư vấn lựa chọn cấu hình đèn phù hợp theo chiều cao lắp, phạm vi chiếu sáng và điều kiện môi trường thực tế. Nếu bạn cần thay thế hệ thống đèn cũ, chúng tôi cũng có thể gợi ý phương án chuyển đổi sang LED theo hướng tối ưu chi phí tổng, đảm bảo độ sáng và độ bền vận hành.

LIÊN HỆ NGAY: 0936 084 765

Nếu bạn cần tư vấn nhanh, bạn có thể gửi thông tin vị trí lắp đặt, diện tích, chiều cao lắp và nhu cầu ánh sáng. Khi có dữ liệu đầu vào rõ ràng, việc chọn đúng đèn sẽ nhanh hơn và hạn chế sai số sau khi lắp đặt.

Liên hệ tư vấn và nhận báo giá chi tiết

• Hotline: 0936 084 765 | 0856 080 122
• Địa chỉ: SLK45.35, Khu đô thị mới Kim Chung – Di Trạch, Xã Hoài Đức, Thành phố Hà Nội
• Website: https://cotdencaoap.net
• Email: cotdencaoapnc@gmail.com

Quý khách có thể gọi trực tiếp để được tư vấn nhanh hoặc gửi hình ảnh mặt tiền qua Zalo để nhận đề xuất phương án chiếu sáng phù hợp trong thời gian sớm nhất. NC Lighting cam kết cung cấp sản phẩm chất lượng, tư vấn đúng nhu cầu và đồng hành cùng khách hàng trong suốt quá trình lắp đặt và vận hành.
