Việc thiết kế và triển khai cách đi dây điện nhà xưởng là hạng mục quan trọng nhất trong hạ tầng công nghiệp. Một hệ thống đi dây đúng chuẩn không chỉ đảm bảo vận hành thông suốt mà còn là yếu tố sống còn để bảo vệ tài sản và tính mạng con người trước các rủi ro hỏa hoạn. Dưới đây là hướng dẫn chi tiết và chuyên sâu về phương pháp thi công tối ưu nhất.
1. Quy hoạch sơ đồ nguyên lý và tính toán phụ tải
Việc lập kế hoạch trên bản vẽ là bước nền tảng, giúp xác định lộ trình cách đi dây điện nhà xưởng ngắn nhất và tiết kiệm chi phí vật tư nhất.
1.1. Phân tích đặc thù phụ tải để có cách đi dây điện nhà xưởng tối ưu
Trước khi đi dây, kỹ sư cần phân loại các nhóm phụ tải: nhóm thiết bị sản xuất (máy công cụ, dây chuyền), nhóm chiếu sáng và nhóm phụ trợ. Việc phân tách này giúp thiết kế các tuyến dây độc lập, tránh tình trạng nhiễu điện hoặc quá tải cục bộ khi một máy công suất lớn khởi động.
1.2. Tính toán tiết diện dây dẫn theo công suất thực tế
Sử dụng công thức tính dòng điện I = P / (1.732 * U * cosphi) (đối với điện 3 pha) để chọn tiết diện dây dẫn. Bạn nên chọn dây có khả năng chịu tải cao hơn 20-25% so với tính toán thực tế để dự phòng cho việc nâng cấp máy móc trong tương lai và bù đắp độ sụt áp trên đường dây dài.
2. Lựa chọn phương thức đi dây phù hợp với không gian
Tùy vào kết cấu nhà xưởng (mái tôn, bê tông hay khung thép) mà đơn vị thi công sẽ lựa chọn hình thức đi dây cơ động hoặc cố định trong tổng thể cách đi dây điện nhà xưởng.
2.1. Phương pháp đi dây trong thang máng cáp (Cable Tray/Trunking)
Đây là phương pháp phổ biến nhất trong nhà xưởng hiện đại nhờ tính thẩm mỹ và dễ bảo trì, giúp việc quản lý hàng trăm sợi cáp trở nên khoa học hơn.
- Ưu điểm: Bảo vệ dây dẫn khỏi chuột bọ, tác động cơ học và giúp tản nhiệt tốt cho cáp động lực.
- Lưu ý: Khi đặt dây trong máng, không nên xếp quá khít; diện tích chiếm chỗ của dây không được vượt quá 40-50% không gian máng để đảm bảo thoát nhiệt.
2.2. Phương pháp đi dây trong ống bảo vệ (Conduit)
Đối với các khu vực máy lẻ hoặc đi từ máng cáp xuống thiết bị, ống thép luồn dây điện (EMT/IMC) hoặc ống ruột gà lõi thép được ưu tiên sử dụng.
- Kỹ thuật: Cần sử dụng các phụ kiện như đầu nối, khớp nối chống thấm nước ở những khu vực có độ ẩm cao hoặc tiếp xúc với dầu mỡ công nghiệp.
3. Kỹ thuật lắp đặt tủ điện phân phối và đấu nối thiết bị
Tủ điện đóng vai trò là “bộ não” điều khiển toàn bộ dòng chảy năng lượng, yêu cầu sự chính xác tuyệt đối trong quy trình thi công.

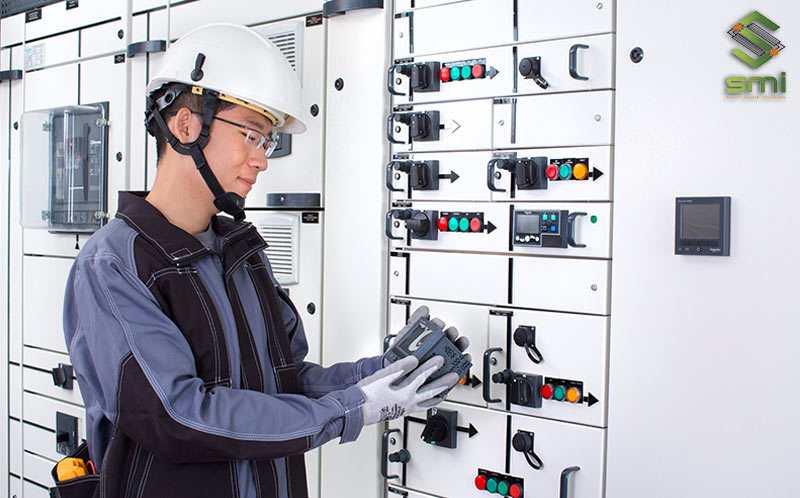

3.1. Bố trí tủ điện tổng (MSB) và tủ điện phân phối (DB)
Tủ MSB nên đặt gần trạm biến áp để giảm tổn thất điện năng trên đường dây chính. Từ tủ MSB, dây cáp được đi trên thang máng cáp chính để dẫn đến các tủ DB đặt tại từng khu vực sản xuất riêng biệt. Việc chia nhỏ các tủ DB giúp cô lập sự cố nhanh chóng mà không làm gián đoạn toàn bộ nhà máy.
3.2. Quy tắc bấm đầu cốt (Lug) và đánh số dây chuyên nghiệp
Đây là chi tiết nhỏ nhưng thể hiện sự chuyên nghiệp và chiều sâu kỹ thuật trong cách đi dây điện nhà xưởng của đơn vị thầu.
- Bấm cốt: Phải sử dụng kìm thủy lực chuyên dụng, đảm bảo đầu cốt ôm chặt lõi đồng để tránh phát sinh nhiệt tại điểm tiếp xúc (nguyên nhân hàng đầu gây cháy điện).
- Đánh số: Mọi đầu dây đều phải có vòng số hoặc nhãn dán tương ứng với bản vẽ sơ đồ đấu nối để phục vụ công tác sửa chữa sau này.
4. Hệ thống tiếp địa và an toàn
Một hệ thống đi dây hoàn hảo không thể thiếu phần bảo vệ chống giật và chống sét lan truyền để đảm bảo an toàn tuyệt đối.
4.1. Thiết kế hệ thống tiếp địa an toàn cho máy móc
Mọi vỏ máy thiết bị và thang máng cáp đều phải được nối đất. Điện trở tiếp địa an toàn phải đạt giá trị dưới $4 \Omega$. Việc này đảm bảo khi có sự cố rò điện, dòng điện sẽ được dẫn trực tiếp xuống đất, bảo vệ công nhân khi chạm vào vỏ máy.
4.2. Lắp đặt thiết bị bảo vệ (MCCB, MCB, RCD)
Hệ thống đi dây phải đi kèm với các thiết bị đóng cắt có dòng cắt ($I_{cu}$) phù hợp. Đặc biệt, tại các khu vực nhạy cảm, cần lắp thêm RCD (thiết bị chống dòng rò) để tự động ngắt nguồn khi phát hiện sự cố rò rỉ điện dù là nhỏ nhất.
5. Quy trình kiểm tra và nghiệm thu hệ thống
Sau khi hoàn thành việc đi dây cho hệ thống đèn nhà xưởng, bước kiểm tra cuối cùng quyết định độ bền và sự an toàn của toàn bộ công trình trước khi đưa vào vận hành.
5.1. Đo cách điện và thông mạch toàn bộ tuyến dây
Sử dụng đồng hồ Megohmmeter để đo điện trở cách điện của các tuyến dây (Rcd >= 0.5 MOhm). Việc này đảm bảo lớp vỏ nhựa của dây không bị trầy xước trong quá trình kéo dây qua thang máng hoặc ống luồn.
5.2. Thử tải và cân pha để đảm bảo ổn định
Khi vận hành thử, cần dùng ampe kìm đo dòng điện ở các pha. Nếu dòng điện giữa các pha chênh lệch quá lớn (mất cân bằng pha), cần phải đấu nối lại các phụ tải một pha để đảm bảo sự ổn định cho hệ thống và tránh làm nóng dây trung tính.
Cách đi dây điện nhà xưởng đúng kỹ thuật là một nghệ thuật sắp đặt có tính toán. Một hệ thống được quy hoạch tốt không chỉ giúp doanh nghiệp tiết kiệm hàng chục triệu đồng tiền điện mỗi tháng nhờ giảm tổn thất nhiệt, mà còn tạo ra môi trường làm việc an toàn, bền vững.
