Cách Tính Điện Trở Dễ Hiểu: Công Thức, Ví Dụ Và Lưu Ý

Khi đọc thông số đèn LED, driver hoặc thiết bị điện, bạn sẽ thường gặp các ký hiệu V, A, Ω và W. Nếu không hiểu mối quan hệ giữa chúng, rất dễ nhầm giữa điện áp, dòng điện, điện trở và công suất.

Với người mua đèn hoặc đội thi công, việc này không chỉ là kiến thức lý thuyết. Nó giúp bạn trao đổi rõ hơn với kỹ thuật, kiểm tra thông số nguồn, hiểu lý do đèn nóng, sụt áp hoặc hoạt động không ổn định.

Bài viết này trình bày cách tính điện trở theo hướng dễ hiểu, có ví dụ cụ thể và có giới hạn an toàn rõ ràng.

Nội dung không hướng dẫn tự đấu mạch điện lưới, mà giúp bạn hiểu nguyên lý để dùng đúng trong bối cảnh đèn LED và hệ thống chiếu sáng.

Mục lục

1. Điện trở là gì?

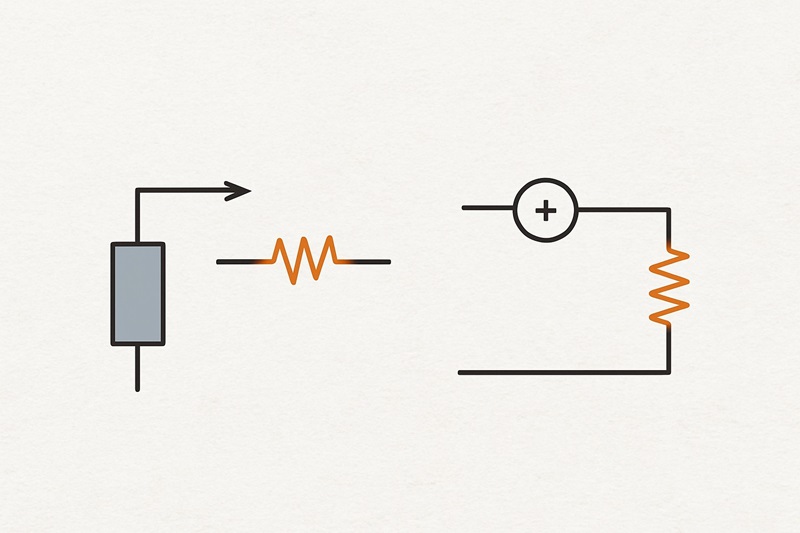

Điện trở là đại lượng thể hiện mức cản trở dòng điện chạy qua vật dẫn hoặc linh kiện. Đơn vị của điện trở là Ohm, ký hiệu Ω.

Trong mạch điện, điện trở có thể dùng để hạn dòng, chia điện áp, tạo mức tín hiệu hoặc bảo vệ linh kiện.

Hiểu đơn giản, điện trở giúp dòng điện không chạy quá mức so với nhu cầu của mạch.

ROHM giải thích rằng định luật Ohm mô tả mối quan hệ giữa điện áp, dòng điện và điện trở trong mạch điện.

Công thức nền tảng thường được viết là: V = I × R. Từ đó suy ra: R = V / I.

Nguồn: ROHM TechWeb – Ohm’s Law: Voltage, Current, and Resistance.

2. Bảng công thức nhanh khi tính điện trở

Nếu chỉ cần tra nhanh, bạn có thể dùng bảng dưới đây.

Đây là nhóm công thức cơ bản nhất khi làm việc với điện trở, điện áp, dòng điện và công suất.

Mục cần tính	Công thức	Dùng khi nào?
Điện trở	R = U / I	Khi biết điện áp và dòng điện
Điện áp	U = I × R	Khi biết dòng điện và điện trở
Dòng điện	I = U / R	Khi biết điện áp và điện trở
Công suất	P = U × I	Khi cần tính tải điện hoặc mức tiêu thụ
Công suất trên điện trở	P = I² × R	Khi biết dòng điện chạy qua điện trở
Công suất trên điện trở	P = U² / R	Khi biết điện áp đặt lên điện trở

Trong các công thức trên, cần đổi đơn vị trước khi tính.

Ví dụ, 20mA phải đổi thành 0,02A, còn 1kΩ phải hiểu là 1.000Ω.

Đây là lỗi rất phổ biến khi tính điện trở cho LED nhỏ hoặc khi kiểm tra mạch điều khiển dùng dòng thấp.

3. Cách tính điện trở theo định luật Ohm

Công thức tính điện trở cơ bản là: R = U / I.

Trong đó:

R là điện trở, đơn vị Ω.
U là điện áp, đơn vị V.
I là dòng điện, đơn vị A.

Ví dụ 1: Một mạch dùng nguồn 12V và dòng điện mong muốn là 0,02A.

Điện trở cần dùng là: R = 12 / 0,02 = 600Ω.

Ví dụ 2: Một mạch điều khiển dùng nguồn 24V và muốn giới hạn dòng ở 0,1A.

Điện trở cần dùng là: R = 24 / 0,1 = 240Ω.

Cách tính này dùng tốt cho mạch đơn giản, mạch thử nghiệm, mạch tín hiệu hoặc khi bạn cần hiểu quan hệ giữa các đại lượng điện cơ bản.

Tuy nhiên, với thiết bị chiếu sáng hoàn chỉnh, giá trị điện trở bên trong thường đã được nhà sản xuất tính toán trong mạch nguồn hoặc driver.

4. Điện trở nối tiếp và song song: hiểu nhanh để tránh nhầm

Khi nhiều điện trở được ghép trong cùng một mạch, bạn cần tính điện trở tương đương.

Có hai cách mắc thường gặp là nối tiếp và song song.

Với mạch nối tiếp, tổng điện trở bằng tổng các điện trở thành phần: Rt = R1 + R2 + R3 + … Ví dụ: 100Ω, 220Ω và 330Ω mắc nối tiếp sẽ có tổng trở là 650Ω.

Với mạch song song, công thức là: 1/Rt = 1/R1 + 1/R2 + 1/R3 + … Ví dụ: hai điện trở 100Ω mắc song song sẽ có điện trở tương đương là 50Ω.

Tổng trở trong mạch song song thường nhỏ hơn điện trở nhỏ nhất của từng nhánh.

Nguồn: DigiKey – Parallel and Series Resistor Calculator.

5. Chọn điện trở: đúng Ω thôi chưa đủ, còn phải đúng W

Một lỗi rất hay gặp là chỉ tính đúng giá trị Ω rồi chọn linh kiện, nhưng quên mất công suất chịu tải W của điện trở.

Khi có dòng điện chạy qua, điện trở sẽ tỏa nhiệt.

Nếu điện trở không đủ công suất, linh kiện có thể nóng bất thường, đổi màu, sai trị số hoặc hỏng.

Ví dụ: điện trở 100Ω có dòng 0,1A chạy qua.

Công suất tiêu tán là: P = I² × R = 0,1² × 100 = 1W.

Nếu dùng điện trở 1/4W cho trường hợp này, điện trở sẽ không đủ chịu tải.

Cần chọn linh kiện có công suất định mức cao hơn giá trị tính toán.

DigiKey lưu ý khi chọn điện trở hạn dòng cho LED nên chọn công suất định mức cao hơn công suất tính toán để tránh điện trở bị quá nhiệt.

Nguồn: DigiKey – LED Series Resistor Calculator.

Lưu ý thực tế khi chọn công suất điện trở

Không chọn điện trở có công suất sát đúng giá trị vừa tính, nhất là mạch bật lâu hoặc đặt trong môi trường nóng.

Nếu điện trở nóng nhanh, đổi màu hoặc có mùi khét, cần ngắt nguồn và kiểm tra lại dòng điện, điện áp và công suất chịu tải.

Với thiết bị chiếu sáng công suất lớn, không tự thay linh kiện trong driver nếu không có chuyên môn và sơ đồ kỹ thuật.

6. Cách tính điện trở hạn dòng cho LED điện áp thấp

Với LED rời hoặc mạch LED điện áp thấp, điện trở thường được dùng để hạn dòng.

Công thức thường gặp là: R = (Unguồn – ULED) / ILED.

Trong đó:

Unguồn là điện áp cấp cho mạch.
ULED là điện áp rơi trên LED.
ILED là dòng điện mong muốn chạy qua LED.

Theo DigiKey, công cụ tính điện trở LED cần ba thông số chính: điện áp nguồn, điện áp rơi trên LED và dòng LED mong muốn.

Ví dụ: nguồn 5V, LED có điện áp rơi 2V, dòng mong muốn 20mA.

Khi đó: R = (5 – 2) / 0,02 = 150Ω.

Sau khi có giá trị Ω, bạn vẫn cần kiểm tra công suất trên điện trở.

Trong ví dụ này, công suất khoảng 0,06W, nên chọn điện trở có định mức cao hơn để an toàn.

Nguồn: DigiKey – LED Series Resistor Calculator.

Nếu mục tiêu là mua thiết bị chiếu sáng dùng ngoài trời, không nên tự thiết kế mạch nguồn. Bạn nên chọn sản phẩm hoàn chỉnh, có thông số điện áp, công suất, cấp bảo vệ và bảo hành rõ ràng.

Bạn có thể tham khảo danh mục đèn pha LED nếu cần chọn đèn chiếu sáng sân bãi, nhà xưởng, biển bảng hoặc công trường.

CẢNH BÁO AN TOÀN: Không áp dụng công thức LED nhỏ cho đèn 220V

Công thức điện trở hạn dòng chỉ phù hợp để hiểu nguyên lý hoặc dùng cho LED điện áp thấp trong điều kiện kiểm soát.

Không tự đấu LED trực tiếp với điện lưới 220V bằng điện trở nếu không có chuyên môn về an toàn điện.

Đèn pha LED, đèn đường LED, đèn nhà xưởng và đèn cao áp LED cần driver/nguồn phù hợp, cách điện, tản nhiệt và tiêu chuẩn bảo vệ đúng môi trường lắp đặt.

Khi thi công hệ chiếu sáng công trình, hãy làm theo hướng dẫn kỹ thuật của sản phẩm và tiêu chuẩn an toàn điện liên quan.

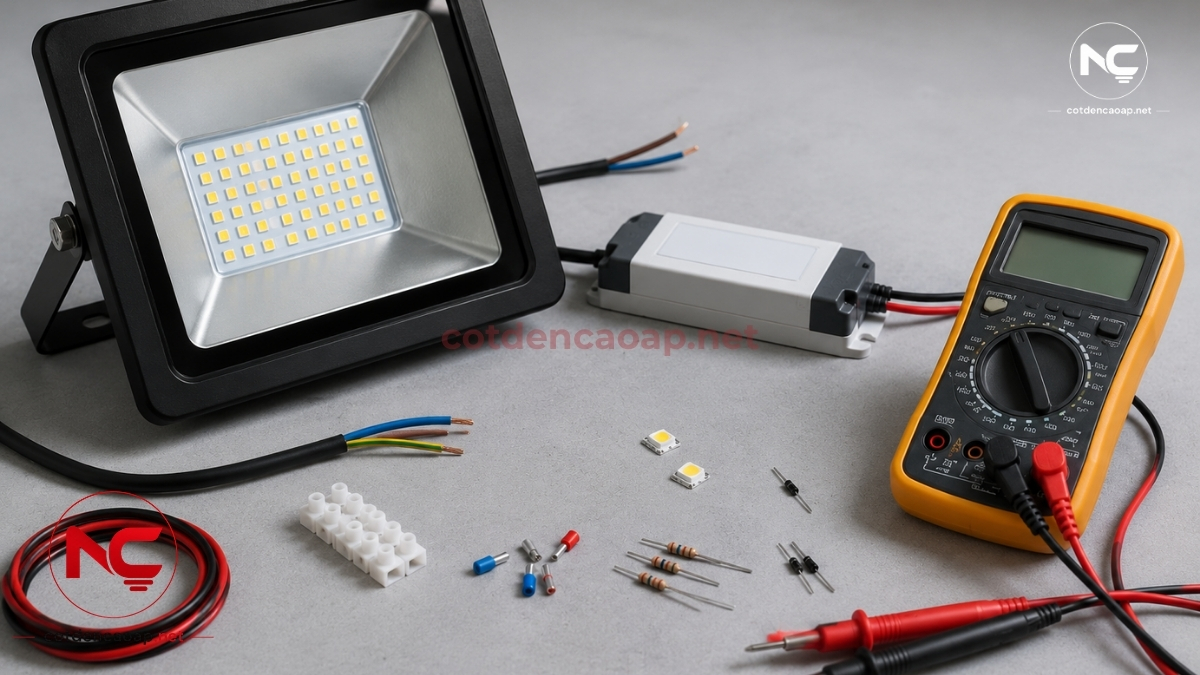

7. Khi áp dụng vào đèn LED và hệ thống chiếu sáng cần hiểu đúng điều gì?

Với đèn LED thành phẩm, người mua thường không cần tự tính điện trở bên trong đèn.

Phần mạch nguồn, driver và giới hạn dòng đã được nhà sản xuất thiết kế sẵn.

Tuy nhiên, hiểu điện trở vẫn rất hữu ích khi bạn cần đọc thông số, kiểm tra hiện tượng bất thường hoặc trao đổi với kỹ thuật viên.

Trong hệ thống chiếu sáng, các yếu tố cần quan tâm không chỉ có điện trở.

Bạn còn phải nhìn vào công suất W, điện áp đầu vào, dòng điện, driver, tản nhiệt, dây cấp nguồn, chiều dài dây và môi trường lắp đặt.

Ví dụ, một đèn ngoài trời bật nhiều giờ liên tục cần thân đèn tản nhiệt tốt, driver ổn định và dây cấp nguồn phù hợp.

Nếu chỉ nhìn công suất mà bỏ qua độ sáng và môi trường lắp, rất dễ chọn sai.

Khi so sánh độ sáng thực tế, bạn nên đọc thêm bài độ sáng là gì để phân biệt lumen, lux, candela và công suất W khi chọn đèn ngoài trời.

Nếu đang tính tải và mức tiêu thụ điện của công trình, bài công suất bóng đèn cao áp cũng là nội dung liên quan nên đặt internal link trong cụm bài này.

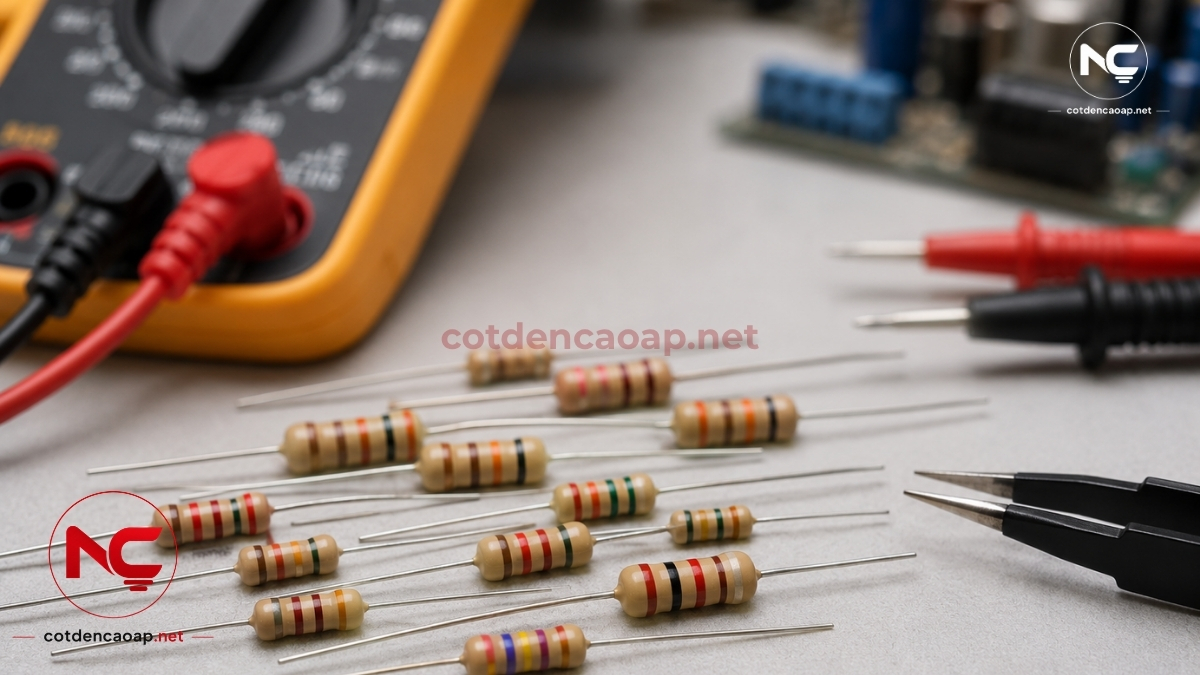

8. Cách đọc giá trị điện trở theo vạch màu

Nhiều điện trở nhỏ không in trực tiếp giá trị bằng số.

Thay vào đó, chúng dùng các vạch màu trên thân linh kiện.

TE Connectivity cho biết nhiều điện trở nhỏ được đánh dấu theo mã màu IEC 60062 với 3, 4, 5 hoặc 6 vạch, tùy độ chính xác yêu cầu.

Khi đọc, cần bắt đầu từ vạch gần đầu linh kiện hơn.

Nguồn: TE Connectivity – Resistor Color Codes.

Màu	Giá trị số	Hệ số nhân	Sai số thường gặp
Đen	0	×1	—
Nâu	1	×10	±1%
Đỏ	2	×100	±2%
Cam	3	×1.000	—
Vàng	4	×10.000	—
Xanh lá	5	×100.000	±0,5%
Xanh dương	6	×1.000.000	±0,25%
Tím	7	×10.000.000	±0,1%
Xám	8	—	±0,05%
Trắng	9	—	—
Vàng kim	—	×0,1	±5%
Bạc	—	×0,01	±10%

Với điện trở 4 vạch, hai vạch đầu là chữ số, vạch thứ ba là hệ số nhân và vạch cuối là sai số.

Ví dụ: Nâu – Đen – Đỏ – Vàng kim tương ứng 10 × 100 = 1.000Ω, sai số ±5%.

Với điện trở 5 vạch, ba vạch đầu là chữ số, vạch tiếp theo là hệ số nhân và vạch cuối là sai số.

Loại này thường dùng khi cần độ chính xác cao hơn.

9. Cách tính điện trở dây dẫn

Ngoài linh kiện điện trở, dây dẫn cũng có điện trở.

Điện trở dây dẫn phụ thuộc vào vật liệu, chiều dài dây và tiết diện dây.

Công thức cơ bản là: R = ρ × L / A.

Trong đó:

ρ là điện trở suất của vật liệu.
L là chiều dài dây.
A là tiết diện dây dẫn.

Hiểu nhanh: dây càng dài thì điện trở càng tăng.

Tiết diện dây càng lớn thì điện trở càng giảm.

Vật liệu dẫn điện tốt thì điện trở thấp hơn.

OpenStax trình bày điện trở của dây dẫn đồng nhất theo công thức R = ρL/A, trong đó điện trở phụ thuộc vào điện trở suất, chiều dài và tiết diện dây.

Nguồn: OpenStax – University Physics Volume 2, mục 9.3 Resistivity and Resistance.

Trong hệ thống đèn ngoài trời, dây cấp nguồn quá dài hoặc tiết diện không phù hợp có thể làm sụt áp, nóng dây hoặc khiến thiết bị vận hành kém ổn định.

Khi đấu nối hệ thống đèn cao áp, nên tham khảo thêm bài hướng dẫn cách đấu đèn cao áp an toàn để tránh hiểu công thức điện trở thành hướng dẫn thi công thiếu kiểm soát.

10. Những lỗi thường gặp khi tính điện trở

Công thức không khó, nhưng người mới rất dễ sai ở đơn vị, công suất và điều kiện ứng dụng thực tế.

Các lỗi thường gặp gồm:

Nhầm mA với A, ví dụ 20mA phải đổi thành 0,02A.
Nhầm kΩ với Ω, ví dụ 2,2kΩ là 2.200Ω.
Chỉ tính giá trị Ω mà quên công suất chịu tải W.
Dùng công thức LED điện áp thấp cho đèn LED 220V hoặc đèn công suất lớn.
Không tính nhiệt phát sinh khi điện trở phải làm việc lâu.
Đọc sai hướng vạch màu trên điện trở.
Không kiểm tra thông số driver, dây dẫn và điều kiện môi trường khi áp dụng vào hệ đèn ngoài trời.

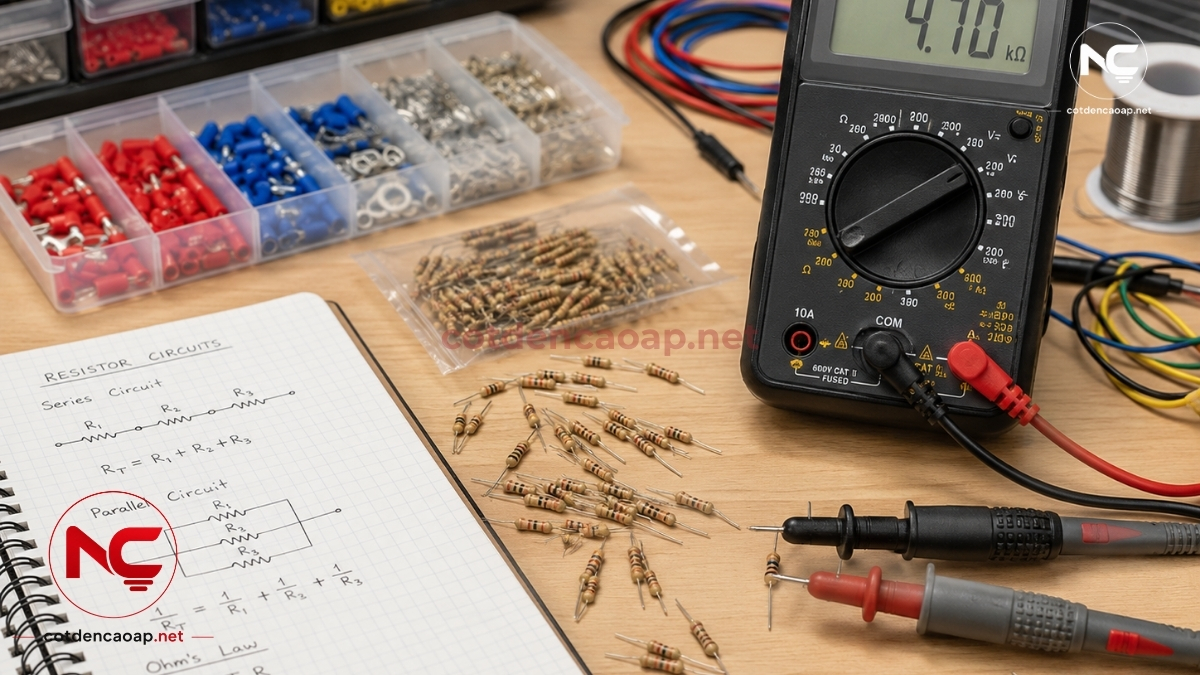

Nếu đang xử lý mạch nhỏ, bạn có thể đo kiểm bằng đồng hồ vạn năng và đối chiếu công thức.

Nếu liên quan đến điện lưới, driver đèn LED hoặc hệ thống chiếu sáng công trình, nên để kỹ thuật có chuyên môn kiểm tra.

11. Khi chọn đèn LED công trình, nên hỏi nhà cung cấp những gì?

Sau khi hiểu điện trở và công suất, bạn sẽ dễ đặt câu hỏi đúng hơn khi mua đèn LED cho công trình.

Nên hỏi rõ các điểm sau:

Điện áp đầu vào của đèn là bao nhiêu?
Đèn dùng driver loại nào, có phù hợp với môi trường bật lâu không?
Công suất W, quang thông lumen và hiệu suất phát sáng có rõ không?
Thân đèn tản nhiệt bằng vật liệu gì?
Đèn có phù hợp ngoài trời, nhà xưởng, bãi xe hay công trường không?
Dây cấp nguồn, vị trí lắp và chiều cao lắp đặt có cần tính riêng không?
Chế độ bảo hành và tư vấn kỹ thuật sau bán hàng như thế nào?

Những câu hỏi này giúp bạn không chỉ mua theo giá, mà còn chọn đúng thiết bị cho điều kiện sử dụng thực tế.

Với khu vực nhà xưởng, bạn có thể tham khảo sản phẩm đèn LED nhà xưởng XNC-27 để thấy cách thông số như công suất, điện áp vào, hiệu suất phát sáng, quang thông và cấp bảo vệ được trình bày trên sản phẩm.

Lời kết

Cách tính điện trở không khó nếu bạn nắm chắc định luật Ohm, biết đổi đúng đơn vị và nhớ kiểm tra thêm công suất W.

Với mạch LED điện áp thấp, điện trở hạn dòng là ví dụ dễ hiểu để nắm nguyên lý.

Nhưng với đèn LED 220V, đèn pha LED, đèn đường LED và đèn cao áp công suất lớn, không nên tự xử lý bằng công thức đơn giản.

Trong hệ thống chiếu sáng thực tế, hãy xem điện trở là kiến thức nền.

Khi chọn đèn cho sân bãi, nhà xưởng, đường nội bộ hoặc công trình, cần kết hợp thêm driver, tản nhiệt, dây cấp nguồn, công suất, độ sáng và điều kiện lắp đặt.
