Chấn lưu đèn cao áp là gì? Cấu tạo, nguyên lý và dấu hiệu hư hỏng

Khi một bộ đèn cao áp không sáng, sáng chập chờn, phát tiếng ù hoặc thường xuyên cháy bóng, nhiều người thường nghĩ ngay đến bóng đèn. Tuy nhiên, trong hệ thống đèn cao áp truyền thống, nguyên nhân không chỉ nằm ở bóng mà còn có thể đến từ chấn lưu. Đây là bộ phận quan trọng giúp kiểm soát dòng điện, hỗ trợ bóng cao áp hoạt động ổn định và an toàn trong quá trình chiếu sáng.

Vậy chấn lưu đèn cao áp là gì, có vai trò như thế nào, dùng cho những loại bóng nào và khi nào cần thay thế? Trong bài viết này, NC Lighting sẽ giúp bạn hiểu rõ cấu tạo, nguyên lý hoạt động, các loại chấn lưu phổ biến cũng như những dấu hiệu thường gặp khi chấn lưu bị hỏng, từ đó có hướng xử lý phù hợp cho hệ thống chiếu sáng.

1. Chấn lưu đèn cao áp là gì?

Chấn lưu đèn cao áp là thiết bị điện được sử dụng trong các bộ đèn cao áp truyền thống, có nhiệm vụ giới hạn và ổn định dòng điện đi qua bóng đèn trong quá trình hoạt động. Bộ phận này thường xuất hiện trong các hệ đèn sử dụng bóng cao áp Sodium, Metal Halide hoặc bóng thủy ngân cao áp.

Trong thực tế, chấn lưu còn được gọi bằng một số tên khác như ballast đèn cao áp, tăng phô đèn cao áp hoặc ballast cao áp. Dù cách gọi khác nhau, vai trò cốt lõi của thiết bị này vẫn là kiểm soát dòng điện để bóng đèn không bị quá dòng, từ đó giúp đèn vận hành ổn định và hạn chế nguy cơ hư hỏng.

Khác với đèn LED hiện đại thường sử dụng bộ nguồn LED driver, nhiều dòng đèn cao áp truyền thống không thể hoạt động trực tiếp chỉ bằng cách cấp điện vào bóng. Để bóng cao áp khởi động và duy trì ánh sáng, hệ thống thường cần có sự phối hợp giữa bóng đèn, chấn lưu, bộ kích và tụ bù. Trong đó, chấn lưu đóng vai trò như một bộ phận kiểm soát dòng điện chính, ảnh hưởng trực tiếp đến độ ổn định, tuổi thọ và hiệu quả vận hành của bộ đèn.

Vì vậy, khi kiểm tra hoặc bảo trì hệ thống đèn cao áp, không nên chỉ quan sát tình trạng bóng đèn. Chấn lưu cũng là một bộ phận cần được kiểm tra, đặc biệt với các công trình đã sử dụng lâu năm hoặc thường xuyên gặp tình trạng đèn sáng yếu, sáng chập chờn, phát tiếng ù, khó khởi động.

2. Vì sao đèn cao áp cần dùng chấn lưu?

Đèn cao áp truyền thống không hoạt động giống các loại đèn LED hiện nay. Với bóng Sodium, Metal Halide hoặc thủy ngân cao áp, ánh sáng được tạo ra nhờ quá trình phóng điện bên trong bóng. Khi được cấp điện và mồi sáng đúng cách, dòng điện đi qua môi trường khí hoặc hơi kim loại trong bóng sẽ tạo ra ánh sáng có cường độ cao.

Vấn đề nằm ở chỗ: sau khi bóng đã phóng điện, dòng điện có xu hướng tăng nhanh. Nếu không có thiết bị kiểm soát, bóng có thể bị quá dòng, phát nhiệt lớn, giảm tuổi thọ hoặc hư hỏng trong quá trình vận hành. Đây chính là lý do chấn lưu trở thành một bộ phận gần như bắt buộc trong nhiều hệ đèn cao áp truyền thống.

Có thể hiểu đơn giản, chấn lưu giúp bộ đèn cao áp vận hành ổn định hơn thông qua 3 vai trò chính:

• Giới hạn dòng điện: ngăn dòng điện tăng vượt mức cho phép khi bóng đã sáng.
• Duy trì sự ổn định của bóng: giúp ánh sáng không bị dao động quá mạnh trong quá trình hoạt động.
• Bảo vệ hệ thống: hạn chế tình trạng bóng nhanh hỏng, nóng bất thường hoặc gây ảnh hưởng đến các linh kiện đi kèm.

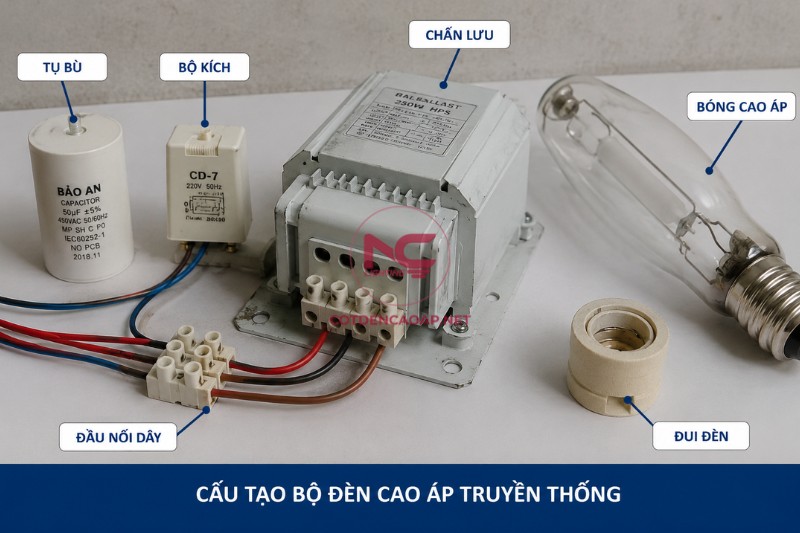

Trong một bộ đèn cao áp hoàn chỉnh, chấn lưu thường không làm việc một mình. Nó phối hợp với bộ kích, tụ bù, đui đèn, dây dẫn và bóng cao áp để tạo thành một mạch vận hành tương đối ổn định. Nếu một trong các bộ phận này gặp vấn đề, đèn có thể không sáng, khó khởi động, sáng yếu hoặc chập chờn.

Vì vậy, khi một bộ đèn cao áp gặp lỗi, việc kiểm tra riêng bóng đèn thường là chưa đủ. Người dùng cần xem xét cả chấn lưu và các linh kiện liên quan để xác định đúng nguyên nhân trước khi thay thế.

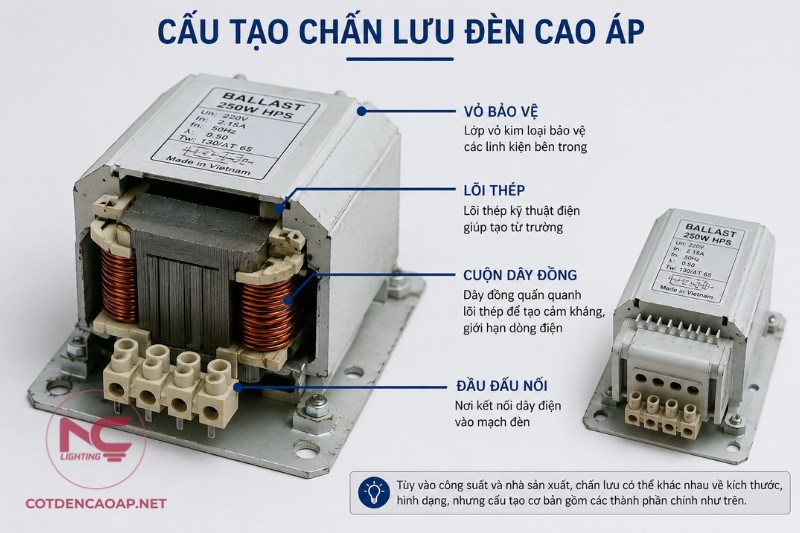

3. Cấu tạo cơ bản của bộ chấn lưu đèn cao áp

Về cơ bản, chấn lưu đèn cao áp truyền thống có cấu tạo khá đặc trưng, thường gồm lõi thép kỹ thuật điện, cuộn dây, lớp cách điện, vỏ bảo vệ và các đầu đấu nối. Trong đó, lõi thép và cuộn dây là hai thành phần quan trọng nhất, quyết định khả năng giới hạn dòng điện và độ ổn định khi bộ đèn vận hành.

Ở các hệ đèn cao áp cũ, chấn lưu thường có kích thước tương đối lớn, trọng lượng nặng và phát nhiệt trong quá trình hoạt động. Đây là đặc điểm thường gặp ở chấn lưu sắt từ. Nếu chất lượng vật liệu tốt, đấu nối đúng kỹ thuật và sử dụng trong điều kiện phù hợp, loại chấn lưu này có thể vận hành khá bền. Ngược lại, nếu cuộn dây kém chất lượng, cách điện không tốt hoặc môi trường lắp đặt ẩm nóng, chấn lưu có thể nhanh xuống cấp, phát tiếng ù lớn hoặc bị cháy cuộn.

Có thể hình dung cấu tạo cơ bản của chấn lưu qua các bộ phận sau:

Một điểm rất dễ gây nhầm lẫn là nhiều người thường gọi chung toàn bộ cụm linh kiện trong bộ đèn cao áp là “chấn lưu”. Tuy nhiên, trong mạch đèn cao áp truyền thống, chấn lưu không phải là bộ phận duy nhất. Tùy từng loại bóng và sơ đồ đấu nối, bộ đèn còn có thể sử dụng thêm bộ kích và tụ bù.

• Linh kiện: Chức năng trong bộ đèn cao áp
• Chấn lưu: Giới hạn và ổn định dòng điện khi bóng hoạt động
• Bộ kích: Tạo xung điện áp cao để hỗ trợ bóng khởi động
• Tụ bù: Cải thiện hệ số công suất, hỗ trợ hiệu quả vận hành của hệ thống

Vì vậy, khi kiểm tra một bộ đèn cao áp bị lỗi, cần phân biệt rõ từng linh kiện. Nếu đèn không sáng, nguyên nhân có thể đến từ bóng, bộ kích, chấn lưu, tụ bù, dây dẫn hoặc nguồn điện. Việc xác định đúng bộ phận hư hỏng sẽ giúp tránh thay sai linh kiện, giảm chi phí bảo trì và hạn chế tình trạng đèn tiếp tục lỗi sau khi sửa chữa.

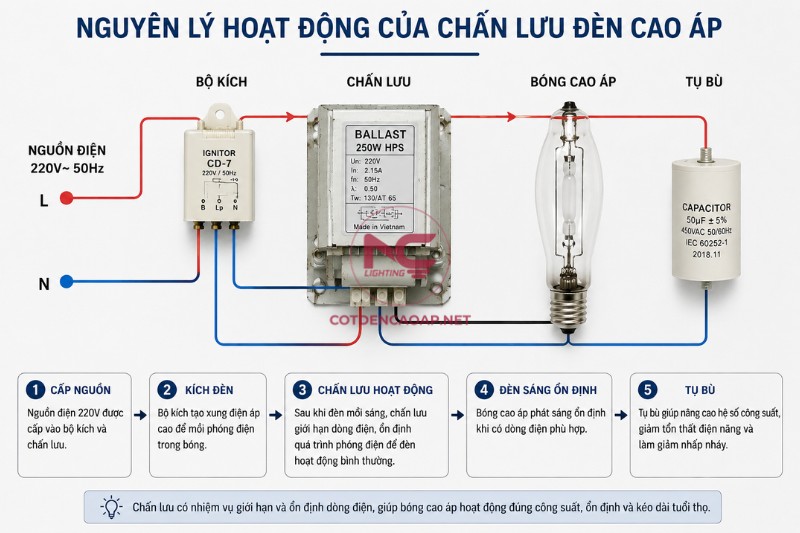

4. Nguyên lý hoạt động của chấn lưu đèn cao áp

Để hiểu nguyên lý hoạt động của chấn lưu, cần nhìn chấn lưu như một bộ phận nằm trong cả mạch đèn cao áp, chứ không phải một linh kiện hoạt động độc lập. Trong hệ đèn cao áp truyền thống, bóng đèn thường cần một quá trình khởi động riêng trước khi đạt trạng thái chiếu sáng ổn định.

Quá trình này có thể hiểu đơn giản qua các bước sau:

Bước 1: Cấp điện cho bộ đèn

Khi nguồn điện được cấp vào bộ đèn, dòng điện bắt đầu đi qua mạch điện gồm chấn lưu, bộ kích, tụ bù và bóng đèn. Ở thời điểm ban đầu, bóng cao áp chưa thể sáng ngay như đèn LED thông thường.

Bước 2: Bộ kích hỗ trợ mồi sáng bóng đèn

Với nhiều loại bóng cao áp như Sodium hoặc Metal Halide, bộ kích sẽ tạo ra xung điện áp cao để hỗ trợ quá trình mồi sáng. Đây là giai đoạn giúp hình thành hồ quang điện bên trong bóng.

Bước 3: Chấn lưu giới hạn dòng điện

Sau khi bóng bắt đầu phóng điện, dòng điện có xu hướng tăng nhanh. Lúc này, chấn lưu thực hiện nhiệm vụ giới hạn dòng điện, không để dòng tăng vượt quá mức cho phép. Nhờ đó, bóng có thể tiếp tục phát sáng mà không bị quá tải.

Bước 4: Bóng đạt trạng thái sáng ổn định

Sau giai đoạn khởi động, bóng cao áp cần một khoảng thời gian nhất định để đạt độ sáng ổn định. Với một số loại bóng, người dùng có thể thấy hiện tượng đèn sáng yếu lúc đầu, sau đó tăng dần cường độ sáng. Đây là đặc điểm thường gặp ở hệ đèn cao áp truyền thống, không giống đèn LED có thể bật sáng gần như tức thì.

Có thể tóm gọn vai trò của chấn lưu trong quá trình này như sau:

Chấn lưu không phải bộ phận tạo sáng, nhưng là bộ phận giúp bóng cao áp duy trì dòng điện phù hợp để phát sáng ổn định và an toàn.

Nếu chấn lưu hoạt động không đúng, bộ đèn có thể gặp nhiều lỗi như khó khởi động, sáng chập chờn, ánh sáng không ổn định, phát tiếng ù lớn hoặc làm bóng nhanh hư hỏng. Vì vậy, trong quá trình bảo trì hệ thống đèn cao áp, kiểm tra chấn lưu là một bước rất quan trọng, đặc biệt với các bộ đèn đã vận hành trong thời gian dài.

5. Các loại chấn lưu đèn cao áp phổ biến

Trên thị trường hiện nay, chấn lưu đèn cao áp thường được chia thành hai nhóm chính: chấn lưu sắt từ và chấn lưu điện tử. Mỗi loại có đặc điểm riêng, phù hợp với từng hệ thống đèn, điều kiện lắp đặt và nhu cầu sử dụng khác nhau.

Chấn lưu sắt từ

Chấn lưu sắt từ là loại chấn lưu truyền thống, được sử dụng rất phổ biến trong các hệ đèn cao áp Sodium, Metal Halide và thủy ngân cao áp trước đây. Loại này thường có lõi thép, cuộn dây, kích thước lớn và trọng lượng khá nặng.

Ưu điểm của chấn lưu sắt từ là kết cấu đơn giản, dễ nhận biết, dễ thay thế và có độ bền tương đối tốt nếu được sản xuất bằng vật liệu chất lượng. Tuy nhiên, loại chấn lưu này thường phát nhiệt khi hoạt động, có thể phát tiếng ù sau một thời gian sử dụng và gây hao tổn điện năng nhiều hơn so với các giải pháp hiện đại.

Chấn lưu điện tử

Chấn lưu điện tử có kích thước gọn hơn, trọng lượng nhẹ hơn và thường cho khả năng điều khiển dòng điện tốt hơn so với chấn lưu sắt từ. Loại này có thể giúp đèn hoạt động ổn định hơn, giảm tiếng ồn và hạn chế một phần hao tổn điện năng trong quá trình vận hành.

Tuy nhiên, chấn lưu điện tử cũng cần được lựa chọn đúng thông số, đúng công suất và phù hợp với loại bóng sử dụng. Nếu dùng sản phẩm kém chất lượng hoặc lắp đặt trong môi trường nhiệt độ cao, ẩm bụi, tuổi thọ của chấn lưu có thể bị ảnh hưởng đáng kể.

Nhìn chung, nếu công trình đang sử dụng hệ đèn cao áp cũ, chấn lưu sắt từ vẫn là loại thường gặp nhất khi kiểm tra thực tế. Trong khi đó, với các công trình muốn giảm hao tổn, giảm bảo trì và cải thiện hiệu quả vận hành lâu dài, chủ đầu tư thường cân nhắc chuyển dần sang các giải pháp chiếu sáng LED thay vì tiếp tục phụ thuộc vào bóng cao áp, chấn lưu, kích và tụ bù.

6. Chấn lưu đèn cao áp dùng cho những loại bóng nào?

Chấn lưu đèn cao áp thường được sử dụng cho các dòng bóng cao áp truyền thống, đặc biệt là những loại bóng hoạt động theo nguyên lý phóng điện. Mỗi loại bóng sẽ có yêu cầu riêng về công suất, điện áp, dòng làm việc và sơ đồ đấu nối, vì vậy không nên dùng lẫn chấn lưu giữa các loại bóng nếu chưa kiểm tra đúng thông số kỹ thuật.

Dưới đây là một số loại bóng cao áp thường sử dụng chấn lưu:

Bóng cao áp Sodium

Bóng Sodium, còn gọi là bóng cao áp Natri, là loại bóng thường phát ra ánh sáng vàng cam đặc trưng. Trước đây, dòng bóng này được sử dụng khá nhiều trong chiếu sáng đường phố, khu công nghiệp, bãi xe, kho bãi và các khu vực ngoài trời cần ánh sáng công suất lớn.

Với bóng Sodium, bộ đèn thường cần có chấn lưu, bộ kích và tụ bù để vận hành ổn định. Nếu chấn lưu không đúng công suất hoặc đã xuống cấp, đèn có thể khó khởi động, sáng yếu, chập chờn hoặc làm bóng nhanh hỏng.

Bóng Metal Halide

Bóng Metal Halide thường cho ánh sáng trắng hơn so với bóng Sodium, khả năng nhận diện màu sắc tốt hơn và từng được sử dụng trong nhà xưởng, sân thể thao, nhà kho, khuôn viên, trạm xăng hoặc một số khu vực cần ánh sáng mạnh.

Loại bóng này cũng cần chấn lưu phù hợp để kiểm soát dòng điện trong quá trình hoạt động. Nếu dùng sai chấn lưu, bóng có thể không đạt đủ độ sáng, mất ổn định ánh sáng hoặc giảm tuổi thọ.

Bóng thủy ngân cao áp

Bóng thủy ngân cao áp là dòng bóng cũ, hiện nay ít được ưu tiên hơn do hiệu suất chiếu sáng không còn phù hợp so với các giải pháp hiện đại. Tuy vậy, ở một số công trình cũ, loại bóng này vẫn có thể còn xuất hiện trong hệ thống chiếu sáng ngoài trời hoặc nhà xưởng.

Khi bảo trì các hệ đèn sử dụng bóng thủy ngân cao áp, cần kiểm tra kỹ loại chấn lưu đang dùng, vì không phải chấn lưu nào cũng có thể thay thế trực tiếp cho nhau.

Chấn lưu theo công suất bóng

Ngoài việc phân loại theo loại bóng, chấn lưu đèn cao áp còn được lựa chọn theo công suất. Một số mức công suất thường gặp gồm:

• Chấn lưu đèn cao áp 70W
• Chấn lưu đèn cao áp 100W
• Chấn lưu đèn cao áp 150W
• Chấn lưu đèn cao áp 250W
• Chấn lưu đèn cao áp 400W
• Chấn lưu đèn cao áp 1000W

Khi thay thế, công suất chấn lưu cần phù hợp với công suất bóng. Ví dụ, bóng cao áp 250W cần dùng chấn lưu tương ứng 250W, không nên tự ý thay bằng chấn lưu công suất thấp hơn hoặc cao hơn nếu không có tư vấn kỹ thuật. Việc dùng sai công suất có thể khiến đèn khó sáng, sáng không ổn định, phát nhiệt bất thường hoặc làm giảm tuổi thọ của cả bóng và bộ đèn.

Lưu ý quan trọng: Với hệ đèn cao áp cũ, trước khi thay chấn lưu, nên kiểm tra đồng thời bóng, bộ kích, tụ bù, đui đèn, dây dẫn và nguồn cấp. Trong nhiều trường hợp, đèn không sáng không hẳn do chấn lưu hỏng, mà có thể do một linh kiện khác trong mạch đã xuống cấp.

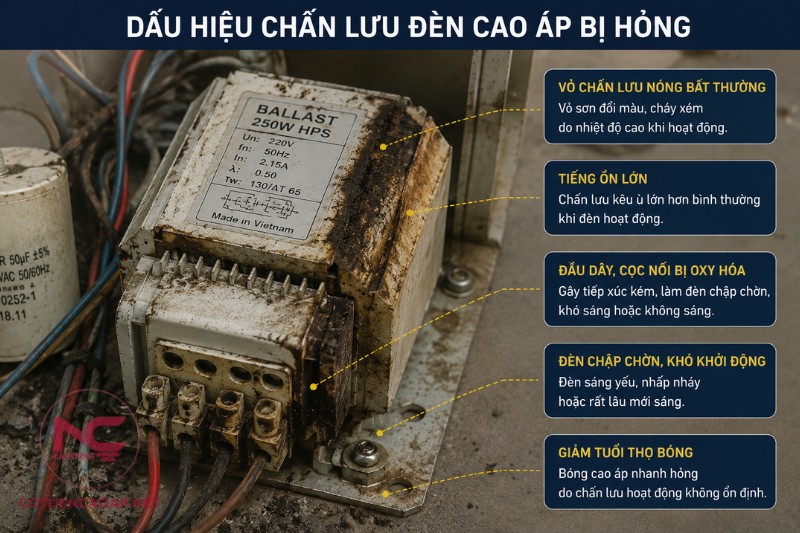

7. Dấu hiệu chấn lưu đèn cao áp bị hỏng

Khi chấn lưu đèn cao áp gặp vấn đề, bộ đèn thường không hỏng ngay lập tức mà xuất hiện một số dấu hiệu bất thường trong quá trình vận hành. Việc nhận biết sớm các dấu hiệu này giúp hạn chế tình trạng thay sai linh kiện hoặc để lỗi kéo dài làm ảnh hưởng đến cả bóng đèn và hệ thống điện.

Một số dấu hiệu thường gặp gồm:

• Đèn không sáng dù đã thay bóng mới.
• Đèn sáng chập chờn, lúc sáng lúc tắt.
• Đèn khởi động rất lâu, lên sáng yếu rồi mới sáng dần.
• Chấn lưu phát tiếng ù lớn hơn bình thường.
• Vỏ chấn lưu nóng bất thường khi hoạt động.
• Bóng cao áp nhanh cháy, tuổi thọ thấp hơn dự kiến.
• Khu vực hộp điện có mùi khét, dấu hiệu cháy xém hoặc đổi màu.

Tuy nhiên, không nên kết luận ngay chấn lưu đã hỏng chỉ dựa trên một biểu hiện. Trong thực tế, các lỗi tương tự cũng có thể đến từ bóng, bộ kích, tụ bù, đui đèn, dây dẫn hoặc nguồn cấp. Vì vậy, khi bảo trì hệ đèn cao áp, nên kiểm tra đồng bộ cả mạch để xác định đúng nguyên nhân trước khi thay thế.

8. Khi nào nên thay chấn lưu, khi nào nên chuyển sang đèn LED?

Không phải trường hợp nào đèn cao áp gặp lỗi cũng cần thay toàn bộ bộ đèn. Nếu hệ thống còn sử dụng tốt, số lượng đèn hỏng ít và nguyên nhân được xác định đúng là do chấn lưu, việc thay chấn lưu mới có thể là phương án tiết kiệm chi phí trước mắt.

Tuy nhiên, với những công trình đã sử dụng lâu năm, thường xuyên hỏng bóng, hỏng kích, hỏng tụ hoặc phát sinh chi phí bảo trì liên tục, chủ đầu tư nên cân nhắc chuyển sang đèn LED cao áp để tối ưu vận hành lâu dài.

Với các công trình như đường nội bộ, sân bãi, nhà xưởng, khu công nghiệp hoặc khu đô thị, việc lựa chọn giữa thay chấn lưu và chuyển sang LED nên dựa trên hiện trạng thực tế, ngân sách đầu tư và chi phí vận hành dài hạn.

9. Lưu ý khi chọn mua và thay thế chấn lưu đèn cao áp

Khi cần thay chấn lưu đèn cao áp, người dùng không nên chỉ chọn theo hình dáng bên ngoài hoặc thay bằng một sản phẩm “gần giống”. Chấn lưu cần phù hợp với loại bóng, công suất bóng, điện áp sử dụng và sơ đồ đấu nối của bộ đèn.

Một số điểm cần kiểm tra trước khi thay thế gồm:

• Xác định đúng loại bóng đang dùng: Sodium, Metal Halide hay thủy ngân cao áp.
• Chọn chấn lưu đúng công suất, ví dụ bóng 250W nên dùng chấn lưu 250W tương ứng.
• Kiểm tra điện áp nguồn và sơ đồ đấu nối trước khi lắp đặt.
• Kiểm tra đồng thời bộ kích, tụ bù, đui đèn và dây dẫn.
• Không sử dụng chấn lưu kém chất lượng, không rõ thông số kỹ thuật.
• Không tự đấu nối nếu không có chuyên môn về điện.

Với các hệ đèn cao áp đã vận hành lâu năm, việc thay riêng chấn lưu chỉ nên được thực hiện sau khi đã kiểm tra tổng thể. Nếu nhiều bộ đèn cùng xuống cấp, thường xuyên hỏng lặp lại hoặc chi phí bảo trì tăng cao, chủ đầu tư nên cân nhắc phương án cải tạo toàn bộ hệ thống bằng đèn LED cao áp để vận hành ổn định và tiết kiệm hơn về lâu dài.
