Một tuyến đèn vẫn có thể vận hành kém dù chọn đúng công suất nếu tim móng lệch, ống chờ sai hướng, vật tư không đồng bộ hoặc bộ đèn chưa được căn chỉnh sau khi dựng cột.
Bài viết dành cho chủ đầu tư, ban quản lý dự án, người mua vật tư và đội thi công điện. Nội dung giúp bạn kiểm soát trình tự từ khảo sát đến nghiệm thu, đồng thời chuẩn bị dữ liệu để chọn cột, đèn và phụ kiện phù hợp.
Mọi kích thước móng, cấu hình bu lông, tiết diện cáp, chiều cao cột và khoảng cách lắp đặt phải theo hồ sơ được phê duyệt. Khung dưới đây không thay thế bản vẽ hoặc biện pháp thi công của dự án.
Hệ thống chiếu sáng ngoài trời gồm những hạng mục nào?
Một hệ thống hoàn chỉnh gồm phần móng, cột, bộ đèn, tuyến cáp, tủ điều khiển và liên kết bảo vệ. Các hạng mục nên được chốt theo một cấu hình chung trước khi sản xuất hoặc giao tới công trường.
| Hạng mục | Vai trò | Điểm cần chốt |
| Móng và cụm bu lông | Giữ cột và truyền tải xuống nền | Tim, cao độ, ống chờ, bích đế, cấu hình bu lông |
| Cột, cần và bộ đèn | Đưa ánh sáng tới vị trí thiết kế | Chiều cao, đầu lắp, cửa cột, quang thông, phân bố sáng |
| Cáp, ống và hố kỹ thuật | Cấp điện, bảo vệ cáp, hỗ trợ bảo trì | Chủng loại, tiết diện, tuyến đi, đầu chờ, thoát nước |
| Tủ và liên kết bảo vệ | Đóng cắt, bảo vệ, quản lý nhánh đèn | Sơ đồ, thiết bị bảo vệ, chế độ vận hành, đầu nối |
Với đường nội bộ và sân bãi, nên đối chiếu đồng thời cột đèn cao áp cho đường và sân bãi với đèn LED cao áp. Một bảng cấu hình thống nhất giúp hạn chế sai bích đế, đầu lắp hoặc phụ kiện.
Một bản thuyết minh thi công hệ thống chiếu sáng gồm những gì?
Thuyết minh thi công giúp các bên thống nhất cách làm trước khi ra hiện trường. Tài liệu có thể ngắn hoặc chi tiết tùy dự án, nhưng nên thể hiện đủ các nhóm sau:
| Nhóm nội dung | Thông tin chính |
| Phạm vi và căn cứ | Hạng mục, ranh giới công việc, bản vẽ, chỉ dẫn và tài liệu áp dụng |
| Nguồn lực và vật tư | Nhân sự, thiết bị đào nâng, dụng cụ đo, cột, đèn, cáp, ống và tủ |
| Trình tự và chất lượng | Thứ tự công việc, người kiểm tra, điểm dừng và bằng chứng cần lưu |
| An toàn và môi trường | Rào chắn, giao thông, nâng hạ, điện, làm việc trên cao, hoàn trả mặt bằng |
| Nghiệm thu, hoàn công | Chạy thử, đo kiểm, bản vẽ hoàn công, biên bản và hồ sơ bàn giao |
Cần chuẩn bị gì trước khi thi công?
Bản vẽ đúng nhưng thiếu khảo sát vẫn có thể dẫn đến móng vướng cống, cột chắn lối đi hoặc tán cây che bộ đèn. Trước khi triển khai, nên chốt ba nhóm dữ liệu sau.
Mặt bằng và nhu cầu
- Ghi nhận bề rộng, cao độ, đường xe chạy, lối đi, cây xanh, vị trí dễ ngập và công trình ngầm.
- Làm rõ mục tiêu chiếu sáng giao thông, an ninh, sân bãi, cảnh quan hoặc làm việc ngoài trời.
Bố trí cột và bộ đèn
- Chốt vị trí cột, chiều cao lắp, kiểu bố trí, cần đèn, hướng chiếu, bích đế và cửa cột.
- Đối chiếu quang thông, phân bố sáng và dữ liệu quang học khi dự án có yêu cầu tính toán.
Không nên chọn đèn chỉ từ watt. Có thể tham khảo thêm quang thông của đèn và cách hiểu độ sáng để phân biệt lượng sáng phát ra với ánh sáng thực sự tới mặt bằng.
Nguồn điện và tổ chức công trường
- Xác định điểm lấy điện, số nhánh, vị trí tủ, chế độ vận hành và cách đánh số cột.
- Kiểm tra đường vào xe cẩu, vị trí tập kết, vùng nâng cột, rào chắn và phương án phân luồng.
Lưu ý về phạm vi QCVN 07-7:2023/BXD
QCVN 07-7 áp dụng cho các công trình thuộc phạm vi như đường giao thông đô thị, đường trong khu dân cư, công viên, vườn hoa và bãi đỗ xe ngoài trời. Quy chuẩn không áp dụng cho đường trong khu công nghiệp, chiếu sáng toàn bộ quảng trường, nhà ga, cảng hàng không và sân thể thao. [1] [2]
Khoản 1.1.3 nêu rõ trạm biến áp, cột đèn, hệ thống đường dây, tủ điều khiển và thiết bị chiếu sáng không thuộc phạm vi trực tiếp của QCVN 07-7. Thông số các thiết bị này phải đối chiếu hồ sơ thiết kế và tài liệu áp dụng cho dự án. [1]
Sửa đổi 1:2025 ban hành theo Thông tư 42/2025/TT-BXD chỉ sửa QCVN 07-1 và QCVN 07-9, không sửa phần QCVN 07-7 được viện dẫn trong bài. [3]
Quy trình thi công hệ thống chiếu sáng ngoài trời
Trình tự có thể điều chỉnh theo mặt bằng, nhưng tám bước dưới đây giúp kiểm soát các công việc quan trọng trước khi chúng bị che khuất hoặc khó sửa lại.
Bước 1. Khảo sát hiện trạng và đối chiếu bản vẽ
Công việc thực hiện
Đi toàn tuyến để xác nhận vị trí cột, tủ, hố kỹ thuật và tuyến cáp; đối chiếu với mép đường, cây xanh, cống và công trình ngầm.
Điểm cần kiểm tra
- Khoảng trống cho người đi bộ, tầm nhìn, cửa ra vào và khu vực bảo trì.
- Khả năng xe cẩu, xe vận chuyển tiếp cận từng vị trí.
Rủi ro cần tránh
Không tự dịch chuyển cột để thi công thuận tiện. Thay đổi vị trí hoặc hướng chiếu có thể làm sai phân bố sáng và phải được thống nhất trước khi triển khai.
Bước 2. Định vị tim móng, tuyến cáp và hướng cửa cột
Công việc thực hiện
Từ mốc chuẩn, xác định tim móng, cao độ, tuyến rãnh, hố kỹ thuật, hướng ống chờ, cửa thao tác và cần đèn.
Điểm cần kiểm tra
- Mốc đủ ổn định để kiểm tra lại sau khi đào.
- Hướng bích đế, lỗ bu lông, cửa cột và cần đèn thống nhất với cấu hình sản xuất.
Rủi ro cần tránh
Sai hướng cửa hoặc cụm bu lông có thể làm bảng điện khó tiếp cận, bích không khớp hoặc cần đèn quay sai phía.
Bước 3. Đào rãnh cáp, đặt ống và hố kỹ thuật
Công việc thực hiện
Đào theo tuyến đã duyệt, xử lý đáy, đặt ống bảo vệ, dây mồi và hố kéo cáp. Đoạn chuyển hướng phải tránh làm ống gập hoặc bẹp.
Điểm cần kiểm tra
- Đáy rãnh sạch; đầu ống được bịt và kiểm tra độ thông trước khi lấp.
- Hố kỹ thuật dễ tiếp cận, hạn chế đọng nước; tuyến ống được chụp ảnh và đo mốc.
Rủi ro cần tránh
Lấp khi chưa kiểm tra độ thông hoặc chưa ghi nhận tuyến sẽ tăng nguy cơ phải đào lại và gây khó bảo trì.

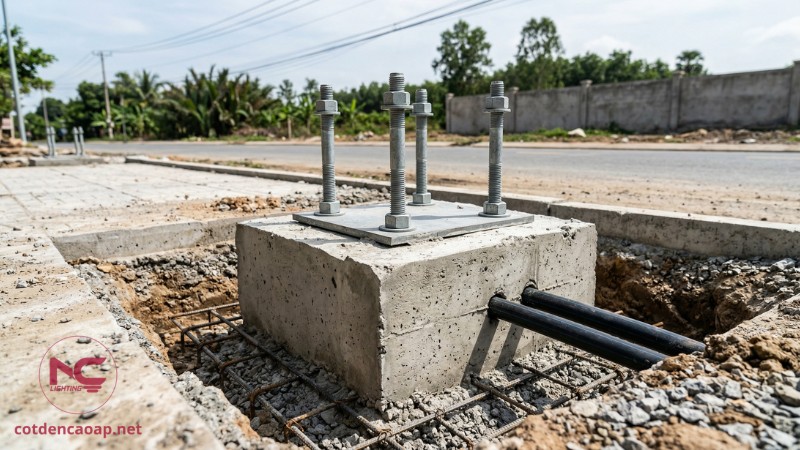

Bước 4. Thi công móng và lắp cụm bu lông neo
Công việc thực hiện
Thi công hố móng, cốt thép, ống chờ và cụm bu lông theo hồ sơ. Cụm bu lông được giữ bằng dưỡng theo cấu hình bích đế.
Điểm cần kiểm tra trước khi đổ bê tông
- Tim, cao độ, cốt thép, khoảng bảo vệ và ống chờ đã được xác nhận.
- Cụm bu lông thẳng, khớp lỗ bích và còn đủ phần ren để lắp đai ốc.
Rủi ro cần tránh
Không dùng một kích thước móng hoặc số bu lông cho mọi loại cột. Nội dung về khung móng cột đèn chiếu sáng chỉ để tham khảo cấu tạo; thông số cuối cùng phải theo hồ sơ dự án.

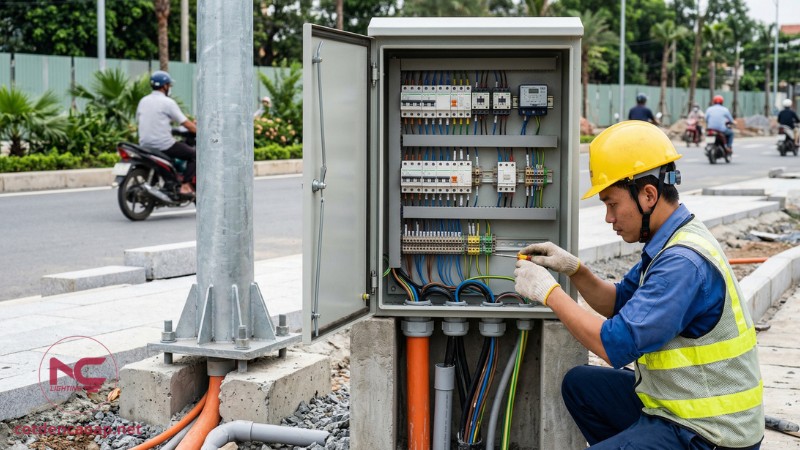

Bước 5. Lắp nối đất, kéo cáp và hoàn thiện tủ điều khiển
Công việc thực hiện
Kéo cáp theo từng nhánh, đánh dấu hai đầu, lắp tủ theo sơ đồ và hoàn thiện đầu nối tại hố kỹ thuật hoặc cửa cột.
Điểm cần kiểm tra
- Chủng loại, tiết diện, tình trạng vỏ cáp, số nhánh và ký hiệu cột khớp hồ sơ.
- Mối nối có thể kiểm tra; cột, tủ và kết cấu kim loại liên kết theo phương án bảo vệ.
Rủi ro cần tránh
Không đóng điện khi chưa kiểm tra đầu nối và hệ thống bảo vệ. Các chi tiết cửa cột, đầu cốt và hộp nối nên được chốt trong danh mục phụ kiện chiếu sáng đồng bộ.
Bước 6. Lắp cần đèn, bộ đèn và dây trong thân cột
Công việc thực hiện
Khi phù hợp, lắp cần và bộ đèn lúc cột còn nằm ngang. Kiểm tra ngoại quan, đầu lắp, chiều đi dây và vị trí siết liên kết.
Điểm cần kiểm tra
- Dây không xoắn, cọ cạnh sắc hoặc kẹp tại khớp nối; cần và bộ đèn đúng hướng.
- Góc nghiêng ban đầu phù hợp phương án chiếu sáng để giảm thời gian căn chỉnh.
Rủi ro cần tránh
Sai đầu lắp hoặc hướng phân bố làm ánh sáng đổ sai vị trí. Sân bãi rộng có thể tham khảo đèn pha LED cho sân bãi, nhưng số đèn và hướng chiếu cần tính riêng.
Bước 7. Dựng cột, căn thẳng và đấu nối
Công việc thực hiện
Chọn thiết bị nâng phù hợp, kiểm tra điểm treo, dây điều hướng và vùng cấm. Hạ bích vào cụm bu lông, căn cột theo hai phương rồi hoàn thiện đấu nối trong cửa cột.
Điểm cần kiểm tra
- Không có người dưới tải; cột, bích và lớp bảo vệ không hư hỏng khi nâng.
- Đai ốc lắp đủ, cột thẳng, hộp nối được bảo vệ và cửa cột đóng chắc.
Rủi ro cần tránh
Không dùng đai ốc để kéo một cột đang lệch lớn về vị trí. Sau khi dựng phải kiểm tra cả hướng cần và mặt phát sáng.
Bước 8. Chạy thử, căn chỉnh và nghiệm thu
Công việc thực hiện
Chạy thử từng nhánh, kiểm tra tủ, cơ khí và toàn bộ bộ đèn; sau đó quan sát ban đêm, căn hướng và đo theo yêu cầu dự án.
Điểm cần kiểm tra
- Cột, bích, đai ốc, cần và bộ đèn ổn định; các nhánh đóng cắt đúng sơ đồ.
- Không có vùng tối bất thường, ánh sáng hắt sai phạm vi hoặc lóa rõ rệt.
Rủi ro cần tránh
Tất cả đèn đều sáng chưa đồng nghĩa nghiệm thu đạt. Với công trình thuộc QCVN 07-7, còn phải đối chiếu độ chói hoặc độ rọi, độ đồng đều, lóa và khu vực lân cận. [1]
Các điểm dừng kiểm tra không nên bỏ qua
Điểm dừng là thời điểm phải kiểm tra và lưu bằng chứng trước khi chuyển bước, đặc biệt với phần sẽ bị lấp hoặc khó tiếp cận.
| Thời điểm | Nội dung cần kiểm tra | Bằng chứng nên lưu |
| Trước khi lấp rãnh | Tuyến ống, đầu chờ, hố kỹ thuật, độ thông và thoát nước | Ảnh, mốc đo, biên bản và cập nhật tuyến |
| Trước khi đổ bê tông | Tim, cao độ, cốt thép, dưỡng bu lông và ống chờ | Ảnh, biên bản và xác nhận cấu hình bích |
| Trước khi dựng cột | Móng đủ điều kiện, vật tư và thiết bị nâng sẵn sàng | Phiếu kiểm tra và xác nhận hiện trường |
| Trước khi đóng điện | Đầu nối, tủ, bảo vệ, đánh dấu cáp và kết quả đo cần thiết | Biên bản điện, sơ đồ nhánh và kết quả đo |
| Trước nghiệm thu | Chạy thử, căn hướng, hoàn công và danh mục bàn giao | Biên bản, kết quả đo sáng và hồ sơ hoàn thành |
Hồ sơ và người ký xác nhận phải phù hợp hợp đồng cùng quy định quản lý chất lượng áp dụng cho dự án. Nghị định 06/2021/NĐ-CP và Thông tư 10/2021/TT-BXD là các nguồn chính thức cần đối chiếu cùng văn bản liên quan, sửa đổi nếu có. [5] [6]
An toàn khi thi công hệ thống chiếu sáng ngoài trời
Công việc có đồng thời rủi ro từ hố đào, giao thông, thiết bị nâng, làm việc trên cao và điện. Biện pháp phải được lập theo hiện trường và giao rõ người phụ trách.
Checklist an toàn cơ bản
- Kiểm tra công trình ngầm trước khi đào; rào chắn hố móng, rãnh cáp và khu tập kết.
- Phân luồng khi làm gần đường; không để vật tư, thiết bị che khuất tầm nhìn.
- Kiểm tra thiết bị nâng, điểm treo và vùng cấm; không đứng dưới tải.
- Kiểm soát làm việc trên cao và sử dụng trang bị bảo vệ phù hợp.
- Cô lập nguồn trước khi đấu nối; chỉ người có chuyên môn được đo kiểm và đóng điện.
- Dừng công việc khi mưa lớn, gió hoặc mặt bằng làm tăng rủi ro; thu dọn sau mỗi ca.
QCVN 18:2021/BXD là quy chuẩn quốc gia về an toàn trong thi công xây dựng; biện pháp cụ thể vẫn phải dựa trên đánh giá rủi ro và hồ sơ an toàn của dự án. [4]
Checklist nghiệm thu hệ thống chiếu sáng ngoài trời
Nghiệm thu nên được chuẩn bị từ đầu, không đợi đến ngày đóng điện mới thu thập hồ sơ.
Hồ sơ
- Tài liệu vật liệu đầu vào, bản vẽ được duyệt, biên bản phần bị che khuất và điểm dừng.
- Bản vẽ hoàn công tuyến cáp, kết quả kiểm tra điện, chạy thử và đo chiếu sáng theo dự án.
Cơ khí
- Cột đúng vị trí, đạt độ thẳng yêu cầu; bích, đai ốc, cần, bộ đèn và cửa cột hoàn thiện.
Điện và điều khiển
- Các nhánh, thiết bị bảo vệ, chế độ vận hành, đầu nối và liên kết bảo vệ đúng hồ sơ.
Chiếu sáng
- Đèn hoạt động ổn định; hướng chiếu, vùng tối, độ đồng đều, lóa và ánh sáng hắt được kiểm tra thực tế.
- Kết quả đo đối chiếu thiết kế và tiêu chí áp dụng, không dùng một mức lux cho mọi công trình.
Thi công theo từng loại công trình có gì khác nhau?
| Loại công trình | Thiết bị thường gặp | Vấn đề ưu tiên |
| Đường khu dân cư, khu đô thị | Cột thép, cần, đèn đường LED | Độ đồng đều, lóa, cây xanh, bảo trì |
| Bãi xe, sân trường, sân nhà máy | Cột cao, đèn đường hoặc đèn pha | Vùng tối, hướng hắt, giao thông, vị trí xe cẩu |
| Công viên, lối đi | Cột thấp, đèn nấm, đèn âm đất | Lóa ngang tầm mắt, chống nước, an toàn đi bộ |
| Cổng, tường bao | Đèn pha, đèn rọi, đèn trụ | Góc chiếu và ảnh hưởng khu vực lân cận |
| Nơi khó kéo điện lưới | Đèn tích hợp năng lượng mặt trời | Khả năng nhận nắng và thời gian vận hành |
Khuôn viên nhỏ có thể tham khảo cột đèn sân vườn. Nơi khó đào cáp có thể cân nhắc đèn năng lượng mặt trời, nhưng vẫn cần khảo sát vị trí nhận nắng.
Những lỗi thi công thường gặp và cách phòng tránh
| Lỗi | Hậu quả | Cách phòng tránh |
| Bu lông không khớp bích | Không hạ được cột | Dùng dưỡng đúng cấu hình, kiểm tra bản vẽ bích |
| Ống chờ sai hướng | Cáp bị cấn hoặc vướng bích | Chốt hướng cửa và ống chờ khi định vị |
| Không ghi tuyến cáp | Khó bảo trì, dễ đào trúng | Chụp ảnh, đo mốc trước khi lấp |
| Sai phân bố sáng | Vùng tối, ánh sáng hắt hoặc lóa | Đối chiếu quang học, chiều cao, góc lắp |
| Chỉ kiểm tra ban ngày | Không thấy vùng tối và lóa | Chạy thử ban đêm và căn chỉnh |
| Mua vật tư rời rạc | Sai đầu lắp, bích hoặc thiếu phụ kiện | Chốt bảng cấu hình đồng bộ trước khi đặt hàng |
Cần cung cấp thông tin gì để nhận tư vấn và báo giá?
Báo giá chính xác không thể chỉ dựa vào số lượng cột hoặc watt của đèn. Dữ liệu đầu vào càng rõ, khả năng phải đổi cấu hình hoặc bổ sung phụ kiện càng thấp.
- Loại công trình, địa điểm, mục tiêu chiếu sáng và kích thước khu vực.
- Bản vẽ, ảnh hiện trạng, số vị trí, chiều cao cột và kiểu bố trí dự kiến.
- Nguồn điện, yêu cầu tủ, thời gian vận hành và điều kiện xe vận chuyển, xe cẩu tiếp cận.
- Danh mục cột, cần, đèn, bu lông, phụ kiện cần báo giá và thời điểm cần hàng.
NC Lighting có thể tiếp nhận mặt bằng hoặc danh mục vật tư để đối chiếu sự tương thích giữa cột, bích đế, bu lông, cần và bộ đèn trong phạm vi cung cấp.
Gửi dữ liệu qua trang liên hệ cotdencaoap.net để nhận tư vấn cấu hình và báo giá theo nhu cầu thực tế.
Thông tin nên gửi ngay từ đầu
- Mặt bằng hoặc ảnh hiện trạng.
- Bề rộng khu vực và số vị trí dự kiến.
- Chiều cao cột hoặc yêu cầu chiếu sáng.
- Nguồn điện, thời gian vận hành và điều kiện tiếp cận.
- Danh mục vật tư và thời gian cần giao.
Nếu bạn cần tư vấn nhanh, bạn có thể gửi thông tin vị trí lắp đặt, diện tích, chiều cao lắp và nhu cầu ánh sáng. Khi có dữ liệu đầu vào rõ ràng, việc chọn đúng đèn sẽ nhanh hơn và hạn chế sai số sau khi lắp đặt.
